Eine neue Generation Ringlichter
High-Performance-Ringbeleuchtungen mit anpassbarer Lichtcharakteristik
Ringbeleuchtungen sind ein zentrales Element in der industriellen Bildverarbeitung. Mit einer neuen High-Performance-Serie erweitert Lumimax sein Portfolio. Die Serie wurde hinsichtlich Lichtleistung, Bauform und Flexibilität optimiert und bietet damit eine zuverlässige Grundlage für vielfältige Prüfaufgaben.
Ringbeleuchtungen kommen typischerweise bei Auflichtanwendungen zum Einsatz, bei denen eine kompakte Anordnung des Machine-Vision-Systems gefragt ist. Entscheidend für eine vollständige und homogene Ausleuchtung des Prüfbereichs sind die Geometrie und Lichtcharakteristik der Beleuchtung. Diese wiederum hängen von mehreren Faktoren ab: vom Abstand zum Prüfobjekt, dem relevanten Prüfbereich (AOI) sowie den Montagemöglichkeiten an Objektiv und Kamera. Lumimax hat seine bestehenden Ringbeleuchtungen überarbeitet. Mit der neuen High-Performance-Serie LRHP sind Anwender jetzt auch für zukünftige Herausforderungen in der Bildverarbeitung vorbereitet.

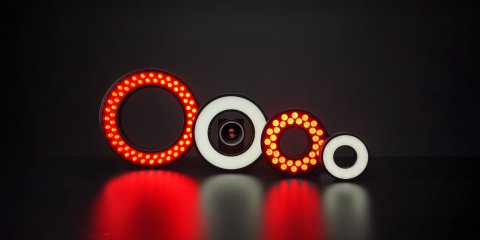

Die vier Beleuchtungsgrößen bieten Möglichkeiten für verschiedene Einsatzzwecke. LR45 und LRHP66, die Zahl im Namen steht für den freien Innendurchmesser, sind kompakt konzipiert und erlauben eine direkte Montage an den Schutztuben zahlreicher Kameramodelle. Für Anwendungen mit größeren Arbeitsabständen, ausgedehnten Prüfbereichen oder größer dimensionierten Bildverarbeitungssystemen eignen sich die Modelle LRHP100 oder LRHP160. Das Modell LRHP160 wurde beispielsweise für die Positionierung an Laserköpfen entwickelt.
Kompakt konstruiert

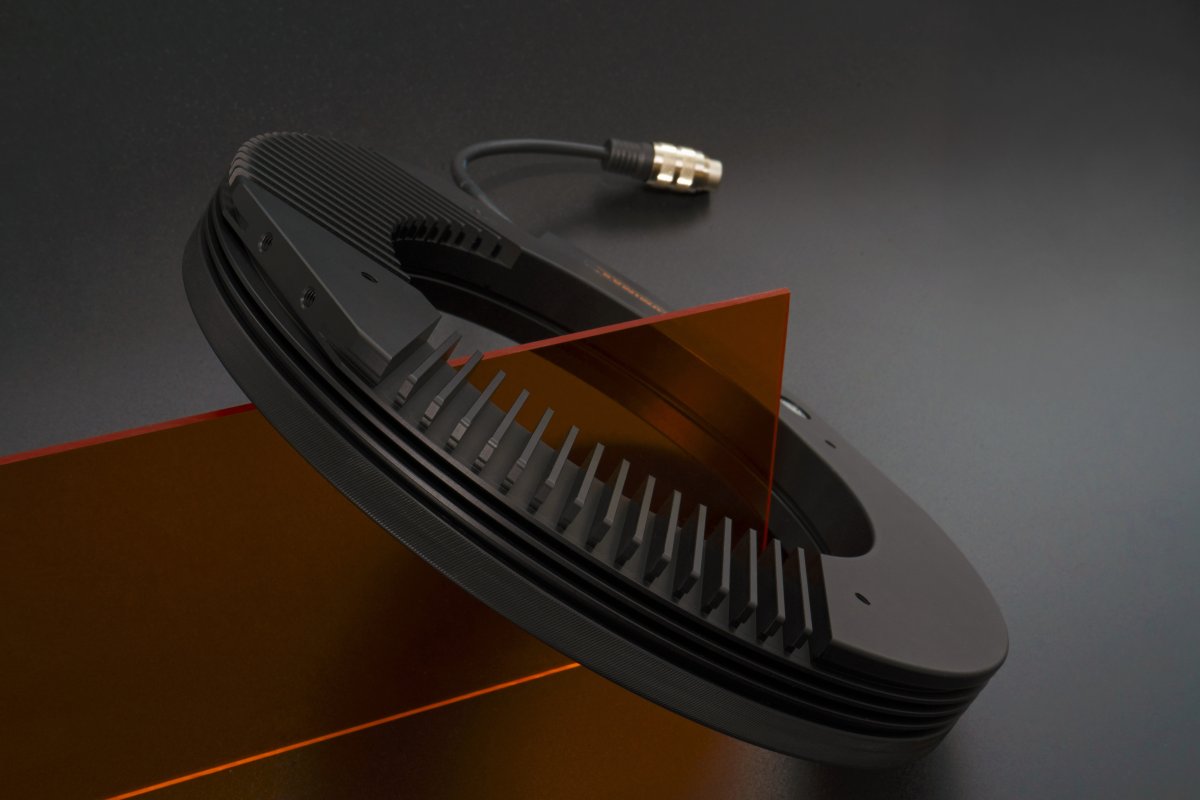

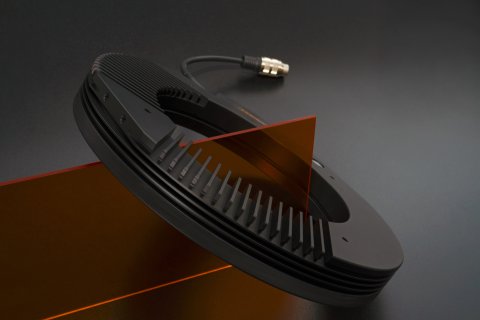

Alle Varianten eint ein kompaktes, aber leistungsoptimiertes Design. Zwei Reihen High-Power-LEDs mit integrierter Controllertechnologie schaffen im Blitzbetrieb bis zu 4 Millionen Lux. Möglich macht das die effiziente Leistungselektronik in Kombination mit einem optimierten Wärmemanagement. Größe und Gewicht der Ringbeleuchtungen wurden reduziert und erleichtern die mechanische Integration. Darüber hinaus weist die Serie einen 3D-Kabelauslass auf, sodass die Versorgungsleitung flexibel verlegt werden kann. Standards der Lumimax-High-Power-Beleuchtungen wie der M16-Anschluss, das robuste Aluminiumgehäuse und die Schutzart IP64 bleiben erhalten.
Mit anpassbarer Lichtcharakteristik

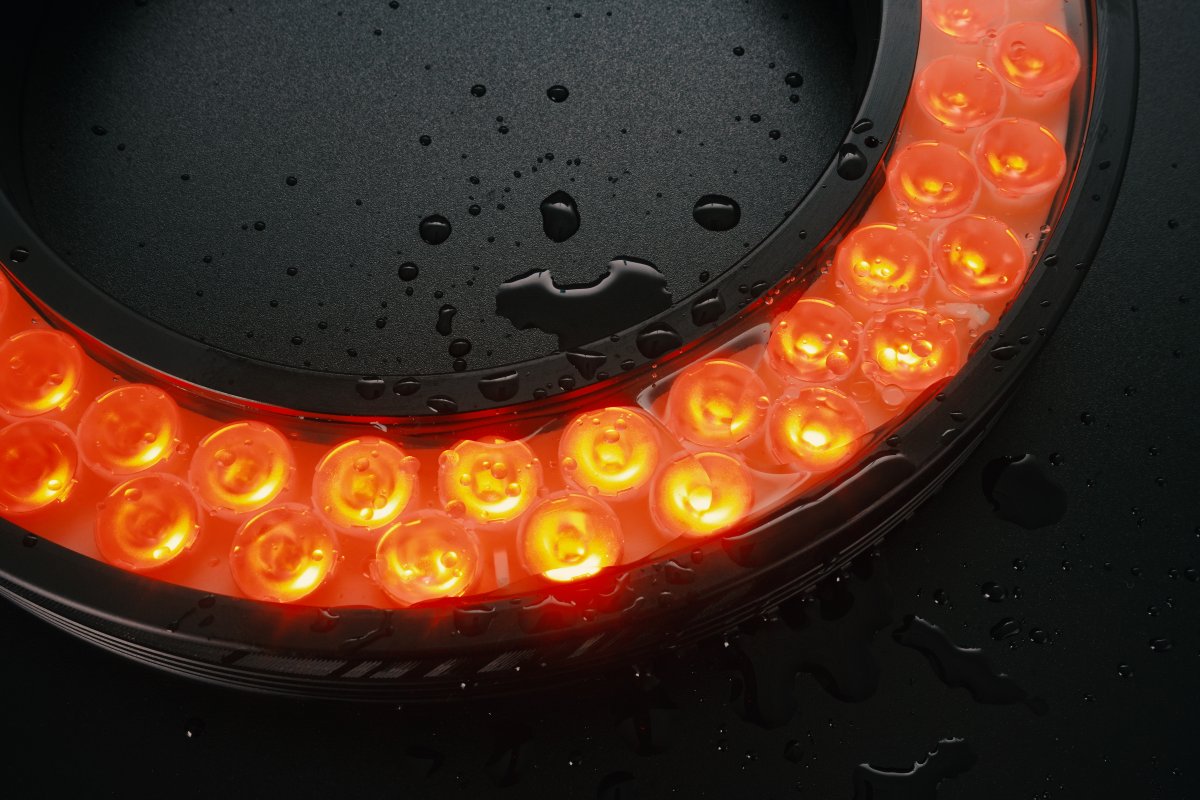

Die zweireihige LED-Anordnung erhöht nicht nur die Helligkeiten der LRHP-Serie im Vergleich zu Vorgängermodellen, sondern minimiert auch die Abbildung der LED-Hot-Spots (insbesondere in Kombination mit den satinierten ALD-Diffusoren). Mithilfe von Vorsatzoptiken kann die Breite des Leuchtfeldes individuell auf Objektgröße und Arbeitsabstand ausgerichtet werden. Für einen einfachen Austausch sind die Optiken in Lens Arrays vormontiert. Zudem lässt sich die Lichtcharakteristik mit Polarisationsfiltern oder Diffusoren je nach Beschaffenheit des Prüfobjekts adaptieren. Domaufsätze für LR45 und LRHP66 bieten eine besonders diffuse, homogene Ausleuchtung stark reflektierender oder gewölbter Oberflächen. Der dreidimensionale Diffusor streut das Licht aus allen Winkeln des Halbraums auf das Prüfobjekt. Durch aktives Hinterleuchten mit High-Power-LEDs sind die Beleuchtungen deutlich heller im Vergleich zu klassischen Dombeleuchtungen, aber auch in beengten Bauräumen einsetzbar. Die LRHP-Ringbeleuchtungen sind in den Lichtfarben weiß, rot, blau, grün und Infrarot sowie im Permanent- und Schalt- oder Blitzbetrieb erhältlich.
