Flexible Kameralösungen für hohe Qualitätsanforderungen

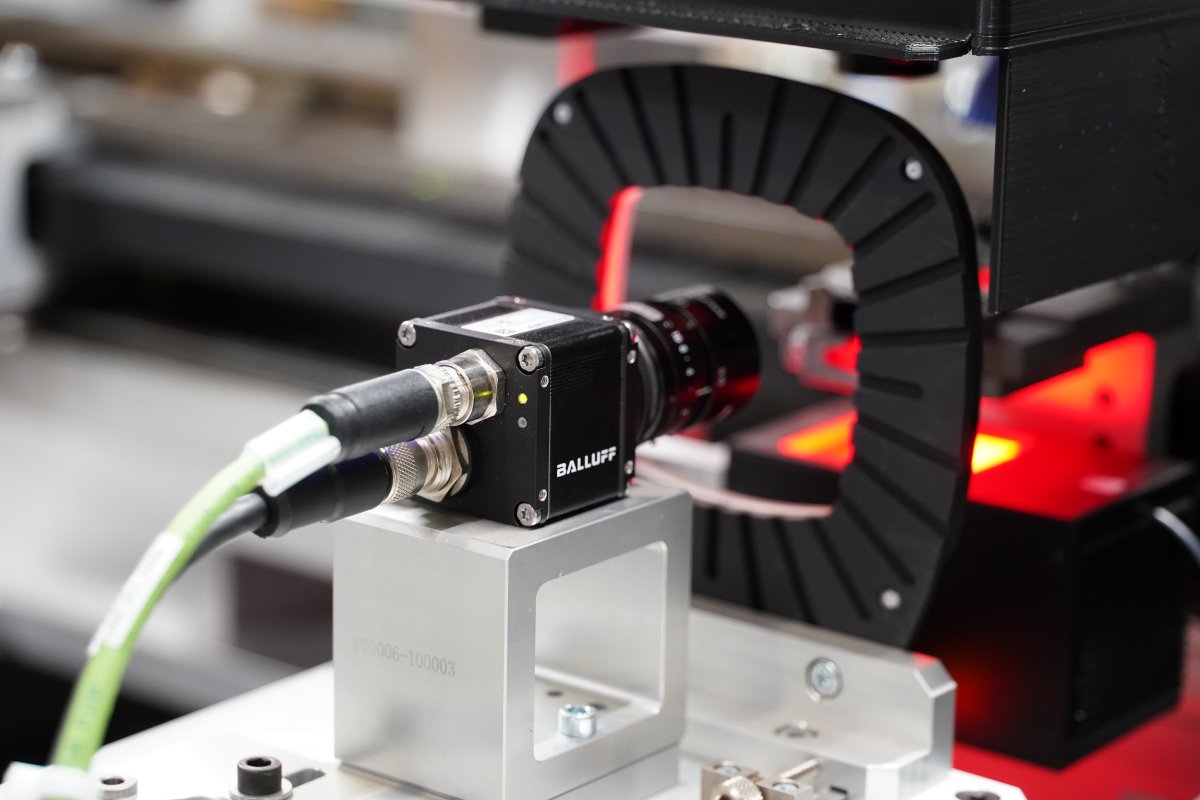

Hier wird ein Parksensorgehäuse geprüft. Die seitlich angebrachte Balluff-Kamera erfasst den Stecker, um dessen korrekte Form sicherzustellen. Die Auswertung erfolgt in Sekundenschnelle durch künstliche Intelligenz.

© Balluff

Autolab entwickelt modulare End-of-Line-Prüfautomaten, die auf die jeweiligen Applikationen zugeschnitten werden. Kunden legen das zu prüfende Bauteil fest und definieren die erforderlichen Prüfmerkmale; Autolab realisiert anschließend das automatisierte Gesamtsystem. Die Bandbreite reicht hierbei von kompakten Lösungen bis zu Prüfanlagen mit dutzenden Prüfstationen. Für die Kontrolle der Bauteilqualität kommen verschiedene Verfahren zum Einsatz, darunter elektrische Durchgangs- und Hochspannungsprüfungen, taktile Längenmessungen sowie eine Vielzahl an optischen Prüfungen, sowohl im 2D- als auch im 3D-Bereich.

Der modulare Aufbau des EOL-Automaten erlaubt eine präzise Anpassung an das jeweilige Bauteil, sowie den Betrieb in unterschiedlichen Modi. So steht ein vollautomatischer Dummy-Modus zur Verfügung, der zyklisch die Funktionsfähigkeit aller Prüfeinheiten checkt. Im Qualitätsmodus wird die Messmittelfähigkeit automatisch ermittelt – inklusive detaillierter Messprotokolle.

Flexible Produktwechsel

Eine Prüfanlage kann für mehrere Artikeltypen genutzt werden. Für Produktwechsel genügt meistens der Tausch von Prüf­masken und Teileaufnahmen. Alle optischen Prüfungen passen sich softwareseitig an. Zudem werden notwendige Bedienerschritte überwacht und so fehlerhafte Umrüstungen verhindert.

Die EOL-Automaten kommen vor allem in Industrien zum Einsatz, in denen hohe Anforderungen an die Produktqualität bestehen. Ein typisches Beispiel ist die Automobil­industrie, die auf effiziente und flexible Inspektionslösungen angewiesen ist. So entwickelte Autolab einen präzisen End-of-Line-Prüfautomaten, welcher in der Lage ist, über 10 Millionen Parksensor-Gehäuse pro Jahr zuverlässig zu prüfen.
