Wärmebilder mit 1-Touch Level/Span – genauer und kontrastreicher

Mit 1-Touch Level/Span können Thermografen einfach durch eine einzige Berührung des Bildschirms einen kleinen Fokusbereich in einem Wärmebild auswählen – die Kamera passt dann Temperaturbereich und -spanne automatisch basierend auf dem Wärmekontrast an der betreffenden Stelle des Bilds an. Das Ergebnis: Zeitersparnis bei manuellen Anpassungen.

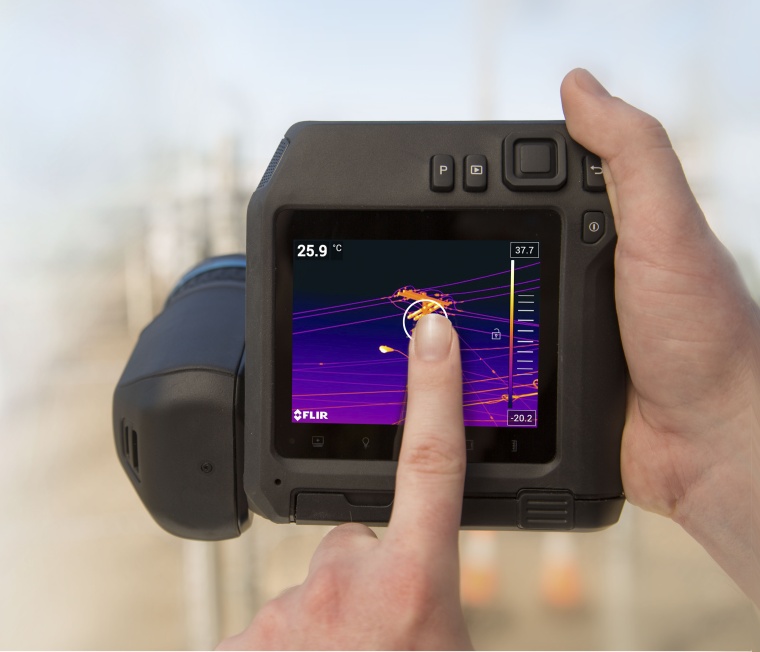

Der Anwender tippt nur einmal kurz auf den Touchscreen, um das gewünschte Zielobjekt oder den Zielbereich auszuwählen; um das ausgewählte Objekt bzw. den Bereich wird daraufhin ein Kreis angezeigt. Die Kamera verkleinert automatisch die Spanne, um Temperaturspanne und -bereich innerhalb des Kreises genau darzustellen; dabei werden detaillierte Informationen im Wärmebild bereitgestellt, um Probleme aufzuzeigen.

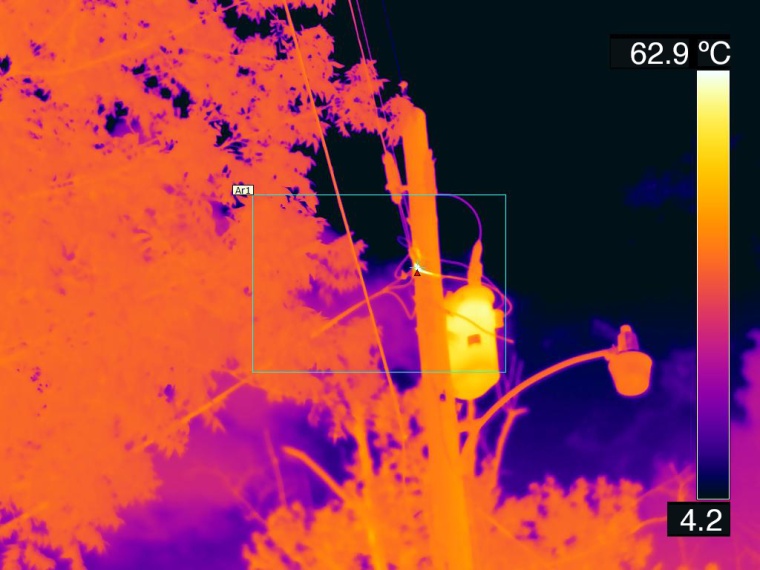

Thermografen können sich damit gezielt auf die Probleme und Details konzentrieren, die für sie wichtig sind und alle Bereiche des Bildes ignorieren, die für sie nicht von Interesse sind, indem sie die Spanne verkleinern. Z. B. in Abbildung A, das ein Wärmebild eines an einem Mast montierten Transformators mit dem Himmel als Hintergrund zeigt.

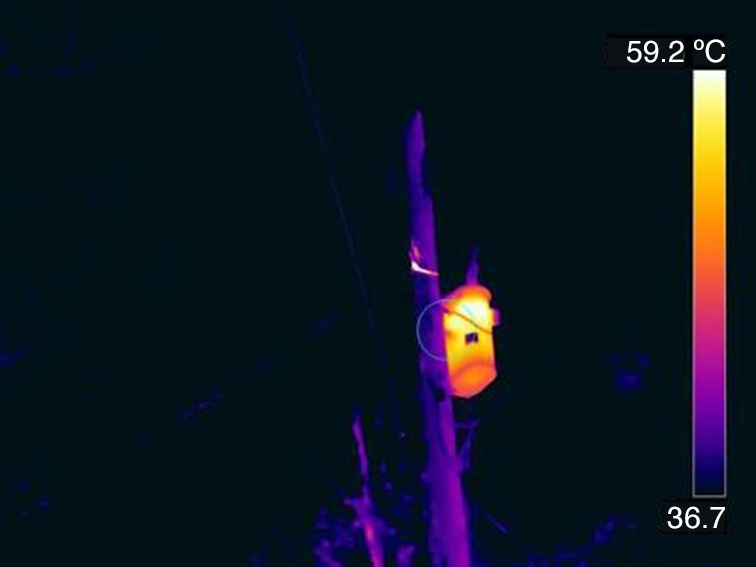

Angenommen, der Anwender möchte die Temperatur des Hot-Spots ermitteln und ist an der Temperatur des Himmels nicht interessiert. Wenn er den Bereich des Transformators auf dem Touchscreen berührt, wird ein Kreis um die ausgewählte Stelle eingeblendet, und die Temperaturspanne wird so angepasst, dass die höchste und niedrigste Temperatur innerhalb des Kreises angezeigt werden (Abb. B). Der Kontrast im Wärmebild vergrößert sich, wodurch die Detailschärfe des Bilds verbessert wird und Thermografen ein Problem leichter erkennen oder sogar neue Fehler feststellen können – insbesondere wenn schon kleine Temperaturunterschiede eine Rolle spielen.

1-Touch Level/Span kann Anwender auch bei Gebäudediagnosen und Elektrikinspektionen unterstützen, vor allem dann, wenn sie die Wärmebildkamera auf ein Ziel richten, dessen Hintergrund ein genau entgegengesetztes Temperaturextrem aufweist, wie ein Warmwasserboiler oder ein Kühlgerät. Das Vorhandensein von zwei entgegengesetzten Temperaturextremen in der Szene – Zielobjekt und Hintergrund – zwingt die Kamera dazu, die Spanne im Wärmebild zu vergrößern, wodurch der Kontrast verringert wird.

Die Flir T500-Serie

Die Flir-Ingenieure haben den großen Nutzen von 1-Touch Level/Span erkannt und diese Option in die neuen professionellen Wärmebildkameras der T500-Serie eingebaut. Diese Kameras T530 und T540 dieser Serie wurden speziell dafür entwickelt, um erfahrene Thermografen und IR-Serviceberater aus der Energieerzeugungs-, Elektroverteilungs- und Fertigungsindustrie mit genau der Auflösung, Geschwindigkeit und Ergonomie zu unterstützen, die diese für die effiziente und stressfreie Ausführung ihrer täglichen Aufgaben benötigen.
