Schwingungsanalyse statt reiner Vibrationsalarme
Frequenzanalyse erkennt Lagerfehler im Betrieb früher als Summenkennwerte
Rotierende Aggregate sind kritische Komponenten. Ausfälle führen zu Stillständen und Folgekosten. Eine reine RMS-Überwachung zeigt häufig nur Trends. Für belastbare Früherkennung sind Rohsignal, ausreichende Bandbreite, passende Abtastrate und eine FFT-Auswertung erforderlich.
Motoren, Pumpen, Ventilatoren und andere rotierende Aggregate gehören in vielen Anlagen zu den kritischen Komponenten. Fallen sie aus, entsteht selten nur ein technisches Problem. Meist ziehen Störungen sofort Folgekosten nach sich: ungeplante Stillstände, Produktionsverluste, Terminprobleme und zusätzlicher Instandhaltungsaufwand. Genau deshalb setzen viele Unternehmen auf Schwingungsüberwachung. Sie soll frühzeitig sichtbar machen, wenn sich der Zustand einer Maschine verändert. Im Kern wird Schwingungsüberwachung dabei oft wie eine Art Absicherung gegen ungeplante Ausfälle verstanden. Der Gedanke ist nachvollziehbar: Wenn sich Lager, Wellen, Lüfterräder oder Kupplungen ankündigen, soll das System rechtzeitig warnen. Genau an dieser Stelle lohnt sich jedoch ein genauer Blick. Denn was nützt eine Überwachungslösung, wenn sie zwar einen Alarm liefert, aber die entscheidenden frühen Veränderungen gar nicht ausreichend sichtbar macht? Damit ist die zentrale Frage bereits benannt: Schwingungsüberwachung ist nicht gleich Schwingungsüberwachung.
Grenzen des reinen Vibrationswerts
In vielen Anwendungen kommen heute Sensoren zum Einsatz, die einen einzelnen Vibrationswert oder ein analoges Ausgangssignal liefern, der klassische RMS-Wert zum Beispiel. Das ist für viele Aufgaben zunächst sinnvoll. Solche Lösungen lassen sich einfach einbinden, Grenzwerte können überwacht werden, und bei deutlichen Abweichungen wird eine Warnung oder ein Alarm ausgelöst. Für eine reine Schutzfunktion kann das ausreichend sein. Der Nachteil zeigt sich immer dann, wenn nicht nur erkannt werden soll, dass eine Maschine auffällig ist, sondern auch warum sie auffällig wird. Ein einzelner Summenwert verdichtet viele Schwingungsanteile zu einer einzigen Zahl.
Das ist praktisch, aber eben auch eine starke Vereinfachung. Die Informationstiefe sinkt. Frühstadien von Fehlern, hochfrequente Auffälligkeiten oder charakteristische Muster, die auf bestimmte Ursachen hinweisen, bleiben damit oft verborgen oder werden erst spät sichtbar. Genau deshalb reicht es in der Praxis nicht immer aus, nur einen Schwingungspegel zu betrachten. Wer Condition Monitoring ernsthaft als Werkzeug zur Früherkennung nutzen möchte, braucht mehr als eine grobe Zustandsampel. Er braucht einen Blick in das eigentliche Signal.
Vom Rohsignal zur Frequenzanalyse (FFT)
Eine rotierende Maschine erzeugt kein sauberes Einzelsignal. In der Realität überlagern sich viele Einflüsse. Neben der eigentlichen Drehbewegung wirken Lager, Kupplungen, Riemen, Getriebe, Fundament, Prozesskräfte und Umgebungsbedingungen auf das Schwingungsverhalten ein. Das Ergebnis ist ein komplexes Gesamtsignal. Genau hier liegt der Unterschied zwischen einfacher Überwachung und echter Analyse. Wird nur ein zusammengefasster Kennwert betrachtet, sieht der Anwender vor allem, ob sich das Gesamtniveau verändert. Wird dagegen das Rohsignal erfasst und genauer ausgewertet, lassen sich einzelne Bestandteile des Schwingungsverhaltens sichtbar machen. Ein wichtiges Werkzeug dafür ist die sogenannte Fast-Fourier-Transformation, kurz FFT. Hinter dem Begriff steckt im Grunde ein einfaches Prinzip: Ein komplexes Zeitsignal wird in seine Frequenzanteile zerlegt. Vereinfacht gesagt wird sichtbar, aus welchen wiederkehrenden Schwingungsmustern sich das Gesamtsignal zusammensetzt. Genau diese Aufteilung ist entscheidend, wenn typische Fehlerbilder unterschieden und frühe Veränderungen eingeordnet werden sollen.
Warum Frequenzbereich und Abtastrate so wichtig sind
Damit diese Auswertung überhaupt sinnvoll funktioniert, muss die Messkette zur Aufgabe passen. Zwei Punkte sind dabei wichtig: der nutzbare Frequenzbereich und die Abtastrate. Der Frequenzbereich entscheidet darüber, welche Signalanteile überhaupt erfasst werden können. Liegt dieser Bereich zu niedrig oder wird das Signal intern bereits stark vereinfacht, bleiben wichtige Informationen unsichtbar. Gerade höherfrequente Auffälligkeiten, Stoßereignisse oder beginnende Veränderungen an Lagern sind dann schwerer zu erkennen. Die Abtastrate wiederum bestimmt, wie fein das Signal zeitlich aufgelöst wird. Je höher sie ist, desto genauer lassen sich schnelle Veränderungen erfassen. Für die Praxis bedeutet das: Wer nur grob misst, erkennt meist auch nur grobe Veränderungen. Wer breitbandig und mit ausreichender Auflösung erfasst, kann mehr aus dem Signal herausholen. Genau darin liegt der Unterschied zwischen einfacher Schwingungsüberwachung und echter Schwingungsanalyse. Die erste liefert einen Trend oder Alarmwert. Die zweite schafft die Voraussetzung, um charakteristische Veränderungen frühzeitig zu sehen und besser einordnen zu können.
Typisches Beispiel: beginnender Lagerschaden
Deutlich wird das Problem bei Wälzlagern. Ein beginnender Schaden an Innen- oder Außenring führt nicht zwangsläufig sofort zu einem deutlich erhöhten Gesamtpegel. In frühen Phasen entstehen oft zunächst kurze, hochfrequente Anregungen und auffällige Signalanteile im Bereich mehrerer Kilohertz. Genau diese Veränderungen sind für die Praxis entscheidend, denn sie zeigen an, dass sich ein Schaden entwickelt, noch bevor das Lager im Betrieb deutlich rauer läuft oder sogar ausfällt. Wird in einem solchen Fall nur ein einfacher Summenwert betrachtet oder mit einem begrenzten Überwachungskonzept gearbeitet, kann das Lager lange unauffällig erscheinen. Sichtbar wird dann oft erst der fortgeschrittene Zustand, also genau dann, wenn die Schwingung insgesamt deutlich ansteigt und der Schaden bereits weit entwickelt ist. Das ist zwar auch eine Erkenntnis, aber eben keine echte Früherkennung mehr. Genau hier zeigt sich, warum Schwingungsüberwachung nicht nur messen sollte, dass ein Lager irgendwann kaputt ist. Der eigentliche Nutzen liegt darin, rechtzeitig zu erkennen, dass es sich in diese Richtung entwickelt. Dafür müssen hochfrequentere Signalanteile nicht nur vorhanden sein, sondern auch sauber erfasst und ausgewertet werden können.
Welche Fehlerbilder so besser sichtbar werden
Der Nutzen zeigt sich nicht nur bei Lagern. Auch Unwuchten, Fehlausrichtungen, Riemenprobleme, lose Befestigungen oder mechanische Auffälligkeiten an Fundament und Anbindung verändern das Schwingungsverhalten meist nicht zufällig. Sie hinterlassen bestimmte Muster. Manche erhöhen den Pegel in bestimmten Frequenzbereichen, andere erzeugen Stoßanteile oder verändern das Verhältnis einzelner Signalanteile zueinander. Wer nur einen Gesamtwert betrachtet, erkennt davon oft erst dann etwas, wenn der Schaden bereits deutlich ausgeprägt ist. Wer dagegen das Rohsignal und das Spektrum auswertet, kann Veränderungen deutlich früher erkennen und gezielter interpretieren. Das ist der Mehrwert: Nicht nur melden, dass etwas nicht stimmt, sondern Hinweise darauf geben, in welche Richtung die Ursache gesucht werden sollte.

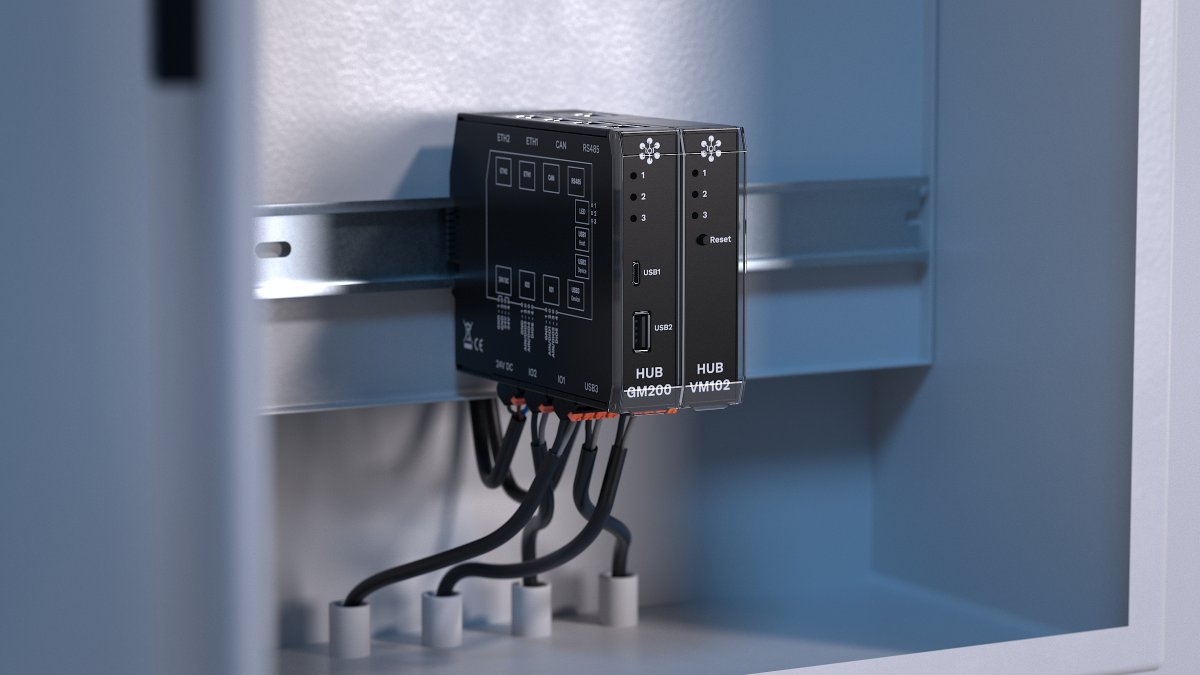

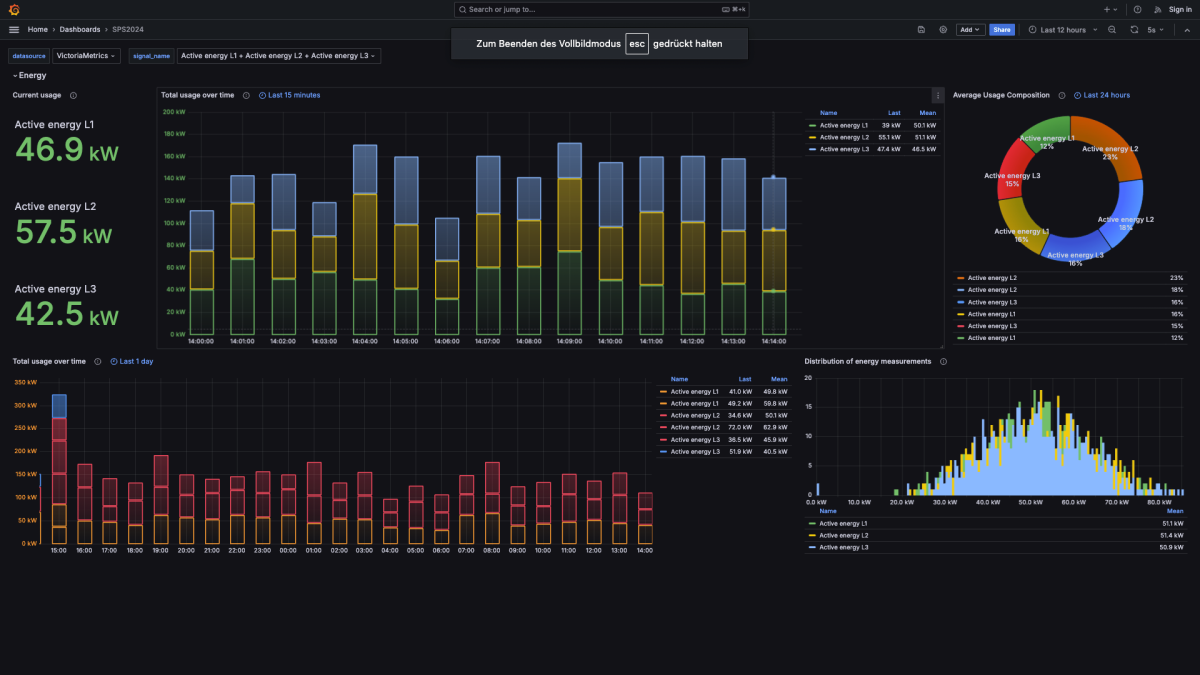

Praxis: Hürden, Anforderungen und Umsetzung
Genau an diesem Punkt begann Schwingungsanalyse in der Vergangenheit häufig kompliziert zu werden. Denn sobald nicht mehr nur ein Analogwert überwacht, sondern das eigentliche Signal analysiert werden sollte, war der Weg oft mit Spezialtechnik verbunden. Separate Messkarten, aufwendige PC-Aufbauten, spezielle Analysesoftware und entsprechendes Know-how machten viele Projekte schwerfällig. Für einzelne Maschinen oder Prüfstände ließ sich das oft noch rechtfertigen. Für eine breitere Einführung im Shopfloor dagegen war der Aufwand häufig zu hoch. Das führte in vielen Betrieben zu einem unbefriedigenden Zustand. Entweder wurde nur einfach überwacht und damit ein Teil des Potenzials verschenkt. Oder die leistungsfähigere Analyse blieb Spezialisten vorbehalten und fand nicht den Weg in die Fläche. Genau hier entsteht heute der Bedarf nach einem anderen Ansatz: leistungsfähige Schwingungsüberwachung, aber so einfach nutzbar, dass sie sich auch in Bestandsanlagen und im industriellen Alltag wirtschaftlich umsetzen lässt.
