Inkrementelle Drehgeber überwachen Geschwindigkeit von chinesischer Safari-Seilbahn

Seit Frühjahr 2017 kann man mit einer Seilbahn über den chinesischen Safari-Park Chimelong schweben. Um die Geschwindigkeit des Tragseils zu überwachen, benötigte der Seilbahn-Hersteller Poma Group Drehgeber, die den rauen Umgebungsbedingungen Asiens standhalten

Die Besucher des Safari-Parks Chimelong haben verschiedene Möglichkeiten, Elefanten, Giraffen und Co. in ihrer nahezu natürlichen Umgebung zu beobachten – zu Fuß, aus dem Fahrzeug oder aus der Luft. Dabei ist die 2,7 Kilometer lange Seilbahn-Safari einmalig in Asien. Sie wurde im Frühjahr 2017 eröffnet und bietet durch ihr Rundum-Glasdesign einen 720-Grad Rundumblick auf die Tierwelt.
Die Entwicklung der Seilbahn-Konstruktion übernahm der französische Seilbahn-Hersteller Poma Group. Für den Safari-Park sollte eine Seilbahn mit abnehmbaren Gondeln konstruiert werden, in denen acht Personen bequem Platz finden. Zur Stabilisierung benötigt die Seilbahn drei Abschnitte und sechs Stationen, an denen die Besucher ein- und aussteigen können. Um zu garantieren, dass keine Besucher auf der Safari stecken bleiben oder viel zu schnell die Strecke entlangfahren, ist eine Geschwindigkeitsüberwachung notwendig. Da das chinesische Wetter starken Schwankungen unterliegt – an einem Tag starke Hitze, am nächsten strömender Regen – wurde ein System benötigt, das Temperaturschwankungen standhält und nicht feuchtigkeitsanfällig ist. Die Lösung fand Poma im induktiven Drehgeber QR24 von Turck.

Für Outdoor prädestiniert

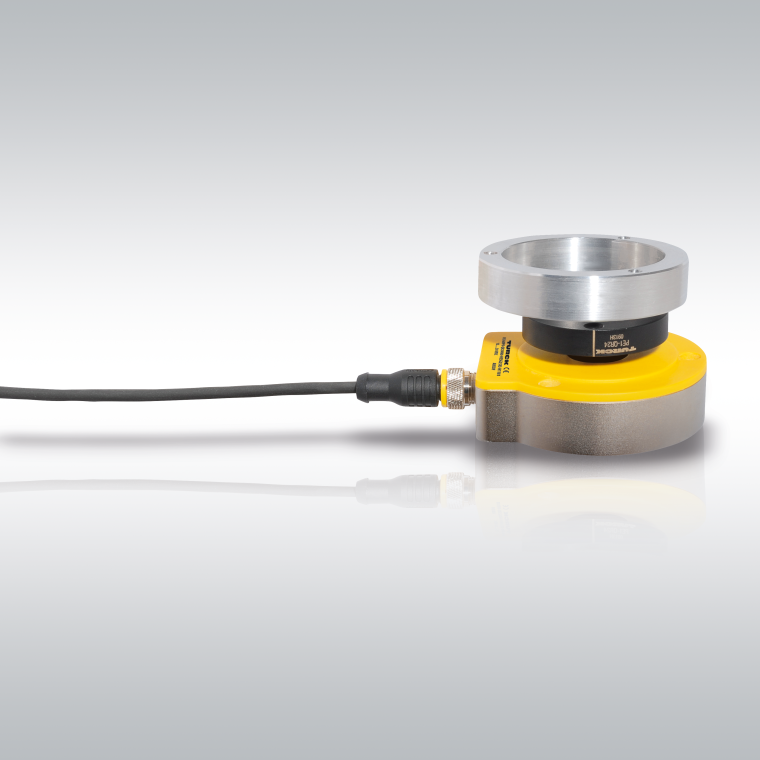

Der QR24-Drehgeber ist aufgrund seiner berührungslosen Konstruktion und seiner voll vergossenen Bauweise vor allem für raue Einsätze geeignet, da Vibrationen, Temperatur, Schläge, Feuchte oder Schmutz seine Funktion nicht beeinträchtigen. Durch die Schutzart IP67/IP69K eignet sich der inkrementelle Drehgeber optimal für den Einsatz in der Seilbahn-Konstruktion. Das induktive Messprinzip erlaubt die Konstruktion von Positionsgeber und Erfassungseinheit als jeweils komplett geschlossene, vollvergossene Einheit. Dabei arbeitet der QR24-INCR durch sein berührungsloses Messprinzip vollkommen wartungs- und verschleißfrei.
Die Parametrierung des QR24-Drehgebers ist mittels Easy-Teach-Funktion beziehungsweise PACTware möglich. Dabei ist das Auslösen der Burst-Funktion, das Ändern der Drehrichtung oder das Setzen des Null-Impulses denkbar einfach. Falls doch einmal etwas falsch eingestellt wurde, lassen sich die ursprünglichen Einstellungen durch ein Werks-Reset wiederherstellen. Auch die Impulsraten kann der Anwender individuell einstellen. Es ist jede Auflösung zwischen 1 und 5.000 Impulsen pro Umdrehung möglich.

Volle Kontrolle – jederzeit

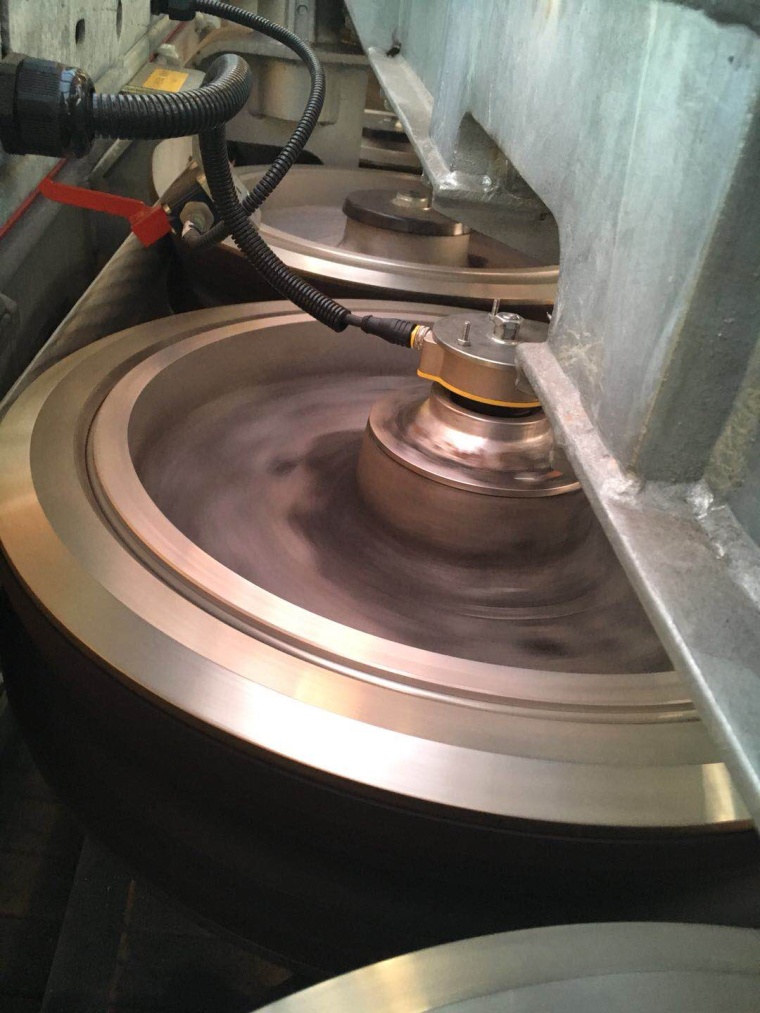

In der Seilbahn-Konstruktion setzt Poma die QR24-Drehgeber sowohl auf die Hohlkehlrollen der Zwischen-Seilbahnstütze als auch auf die der einzelnen Gondeln. Dabei befindet sich jeweils ein QR24 pro Seilbahnstütze beziehungsweise Gondel auf einer Hohlkehlrolle. Der QR24 zählt die Umdrehungen der einzelnen Hohlkehlrollen und sendet diese an eine übergeordnete Steuerung. Aus der Drehgeschwindigkeit der Hohlkehlrollen berechnet die Steuerung schließlich die Geschwindigkeit des Trägerseils und somit der einzelnen Gondeln. Sollte eine Gondel zu schnell oder zu langsam fahren, registriert die Steuerung die Abweichung von den Normaldaten. Auch ein kompletter Stillstand der Anlage oder einzelner Gondeln kann auf diese Weise registriert werden. Falls also eine Gondel auf der Safari-Tour stecken bleiben sollte, erhält das Park-Team eine Information und kann sofort eingreifen.

Effizient und kostensparend

Durch sein berührungsloses Messprinzip und die damit einhergehende Wartungs- und Verschleißfreiheit ist Turcks QR24-Drehgeber die erste Wahl für zukünftige Projekte bei der Poma Group. Die Turck-Produkte erfüllen genau die Anforderungen des Parks. Ihr stabiles und berührungsloses Positionserfassungs- und Überwachungssystem wird eine solide Grundlage für zukünftige Automatisierungssysteme bilden. Die doppelte Effizienz bei halber Zeit und halben Kosten haben die Verantwortlichen im Chimelong Safari-Park überzeugt.
