Hybride Einkabellösungen für die industrielle Bildverarbeitung
Kompakte Schnittstellen für hohe Übertragungsraten auch in zeitkritischen Anwendungen
In der industriellen Bildverarbeitung gewinnen hybride Steckverbindersysteme an Bedeutung. Sie bündeln Energie- und Datenübertragung in einer einzigen Schnittstelle und ermöglichen so kompaktere Systeme und eine höhere Integrationsdichte. Außerdem schafft dieser Ansatz die Grundlage für kompaktere, effizientere und leistungsfähigere Kamerasysteme.

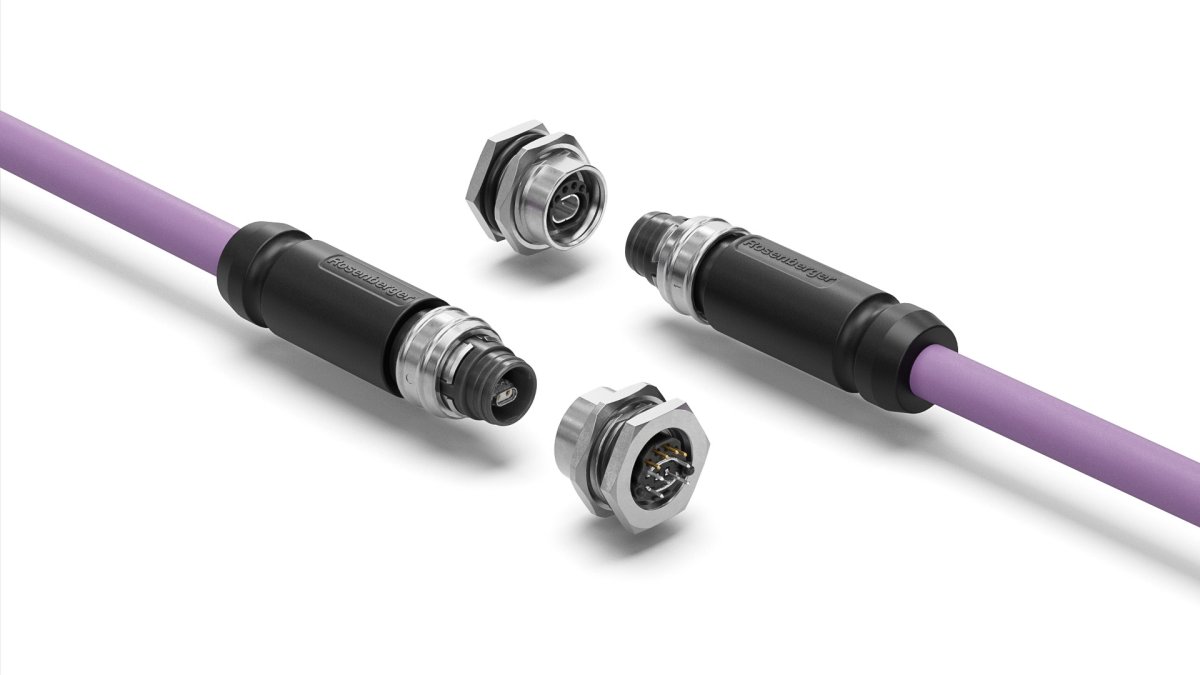

Insbesondere in der industriellen Robotik und in dynamischen Anwendungen sind reduzierte Baugrößen, geringeres Gewicht sowie eine minimierte Verkabelung entscheidend. Hybride Einkabellösungen senken Montageaufwand und Systemkosten und erhöhen gleichzeitig die Zuverlässigkeit. Der Wegfall separater Schnittstellen für Energie und Daten reduziert den Bauraumbedarf und vereinfacht die Integration. Ein Beispiel für diesen Ansatz sind Lösungen wie Hyspeedvision von Rosenberger, die eine kombinierte Energie- und Datenübertragung in einer kompakten Schnittstelle realisieren.
Echtzeitfähigkeit als zentraler Treiber
Ein wesentlicher Treiber dieser Entwicklung sind steigende Anforderungen an Prozessdynamik und Echtzeitfähigkeit. In hochautomatisierten Fertigungslinien müssen sich kamerabasierte Systeme präzise in vorgegebene Taktzyklen integrieren. Deterministische, minimale Latenzen sind dabei essenziell – insbesondere dann, wenn Bilddaten unmittelbar zur Steuerung nachgelagerter Prozessschritte genutzt werden.

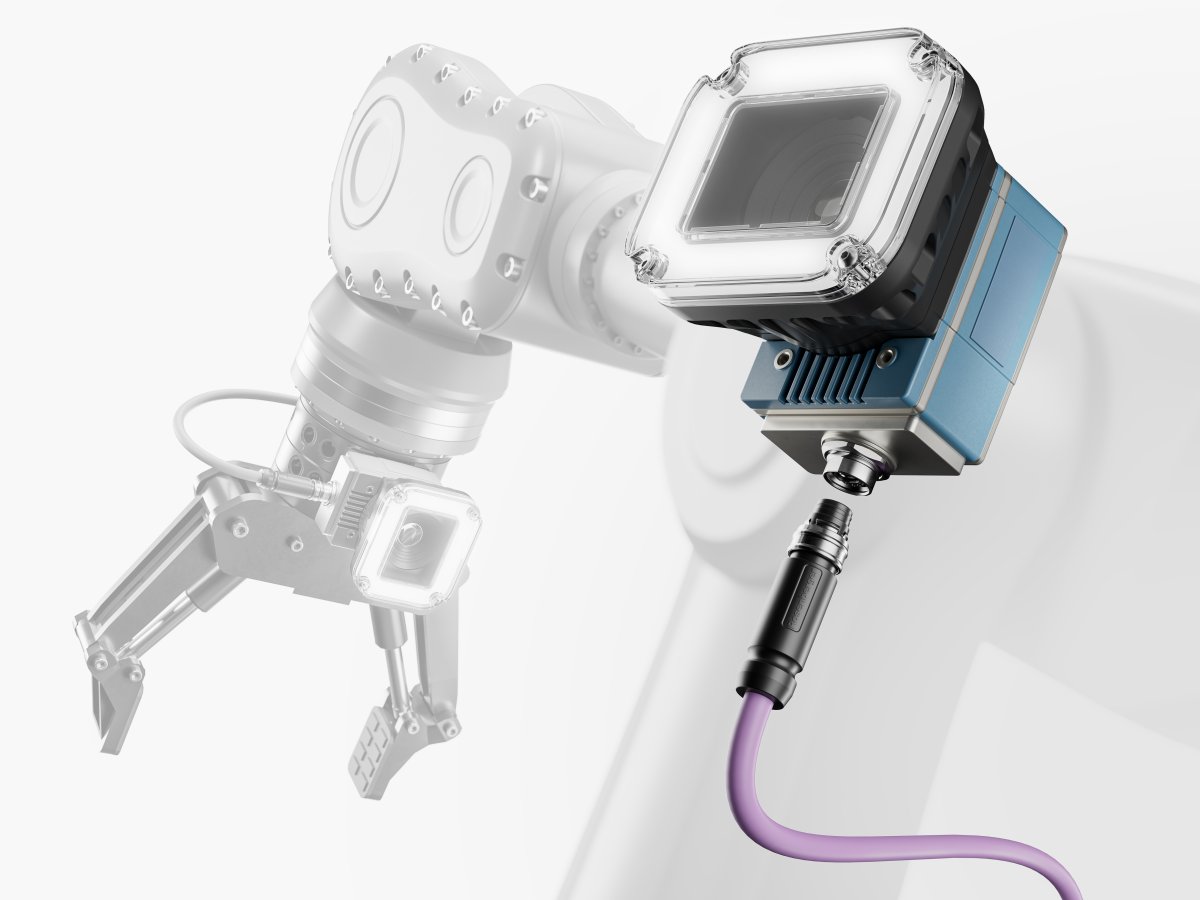

In Anwendungen mit bewegten Systemen, etwa in der Robotik, steigen diese Anforderungen zusätzlich. Wenn ein Roboterarm Bauteile für eine Inline-Inspektion anfahren und positionieren muss, sind geringe Latenzen entscheidend für Präzision, Taktzeit und Prozessstabilität.
Klassische Übertragungskonzepte mit getrennter Energie- und Datenführung stoßen dabei zunehmend an ihre Grenzen. Sie erhöhen die Systemkomplexität, erfordern zusätzlichen Bauraum und sind für dynamische Anwendungen hinsichtlich mechanischer Belastbarkeit dem Integrations- und Installationsaufwand sowie Betriebs- und Ausfallsicherheit nur eingeschränkt geeignet.
Offenheit für Protokollvielfalt
Industrielle Bildverarbeitungs-Anwendungen sind durch eine hohe Diversität geprägt. Entsprechend müssen Schnittstellen flexibel und protokolloffen ausgelegt sein. Hybride Steckverbindersysteme tragen dieser Anforderung Rechnung und unterstützen viele etablierte Übertragungsstandards.
Im Fokus stehen insbesondere SerDes-Technologien (Serializer/Deserializer), die parallele Datenströme in hochperformante serielle Signale überführen. Im Gegensatz zu netzwerkbasierten Ethernet-Lösungen ermöglichen sie deterministische Punkt-zu-Punkt-Verbindungen mit minimaler Latenz – ein entscheidender Vorteil für Echtzeitanwendungen und dynamische Bewegungsprofile.
Zu den etablierten Standards gehören unter anderem GMSL, FPD-Link, Apix sowie ASA Motion Link. Sie ermöglichen Datenraten im zweistelligen Gigabit-Bereich über Distanzen von mehr als zehn Metern und eignen sich damit für anspruchsvolle industrielle Anwendungen.

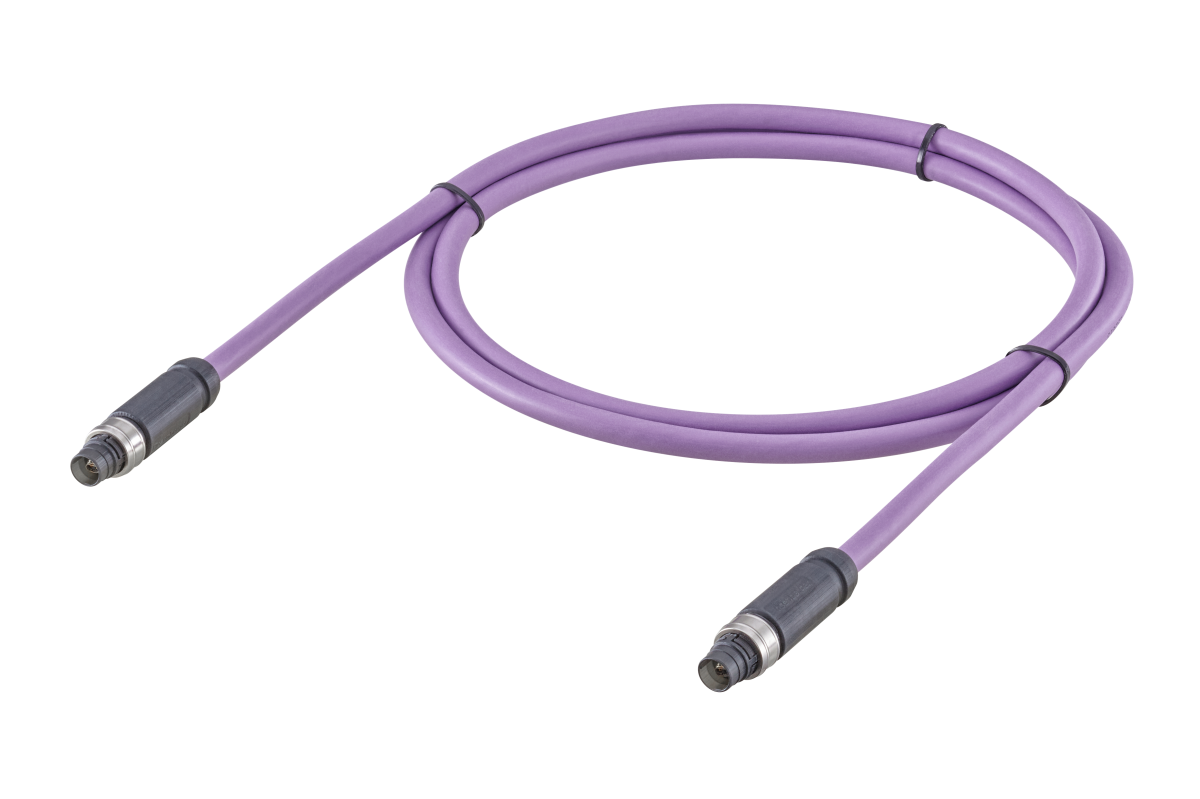

Die physikalische Umsetzung hybrider Systeme erfolgt durch die Trennung von Energie- und Datenpfaden innerhalb eines Kabels. Dedizierte Powerleiter stellen die Versorgung von Kamera und Peripherie sicher, während differenzielle Hochgeschwindigkeitsleitungspaare eine störsichere Datenrate im Gigabitbereich ermöglichen.
Hohe Anforderungen in der Industrierobotik
Mit zunehmender Automatisierung steigen auch die Ansprüche an die Verbindungslösungen. Neben elektrischen Parametern rücken mechanische Eigenschaften in den Fokus. In der Industrierobotik sind insbesondere Schleppkettentauglichkeit und Torsionsfestigkeit auf der Kabelseite gefragt.
Zudem müssen Verbindungslösungen unter anspruchsvollen Umgebungsbedingungen zuverlässig funktionieren und entsprechende Schutzarten bis hin zu IP67 erfüllen.
Erweiterte Temperaturbereiche, robuste Gehäusekonzepte und eine hohe elektromagnetische Verträglichkeit (EMV) sind daher essenziell. Industrielle Anwendungen profitieren zunehmend von Technologien aus der Automobilindustrie, etwa hinsichtlich Schirmkonzepten und Serienreife. Hybride Steckverbindersysteme kombinieren diese Anforderungen und ermöglichen eine robuste und leistungsfähige Übertragungslösung.
Design-Unterstützung als Erfolgsfaktor
Mit steigenden Datenraten rückt die Hochfrequenztechnik stärker in den Fokus der Systementwicklung. Aspekte wie kontrollierte Impedanz, Signalintegrität sowie minimierte Reflexionen und Verluste müssen bereits im Design berücksichtigt werden.
Daher gewinnt die enge Zusammenarbeit zwischen Komponentenhersteller und Systementwickler zunehmend an Bedeutung. Design-In-Unterstützung, Simulationen und elektromagnetische Feldanalysen helfen dabei, den gesamten Übertragungspfad – vom Steckverbinder über das Kabel bis hin zur Leiterplatte – optimal auszulegen. Insbesondere im Kontext von Miniaturisierung und steigender Integrationsdichte wird diese ganzheitliche Betrachtung zum entscheidenden Erfolgsfaktor.
Ausblick: Automation als Treiber
Die industrielle Bildverarbeitung wird sich weiter als Schlüsseltechnologie in automatisierten Produktionsumgebungen etablieren. Kamerabasierte Anwendungen wie Pick-and-Place entwickeln sich zunehmend zum Standard. Parallel treibt die fortschreitende Automatisierung die Miniaturisierung in der industriellen Fertigung und Robotik voran: Kompaktere Systeme und begrenzte Bauräume erfordern leistungsfähige, platzsparende Verbindungslösungen.
Hybride Verbindersysteme spielen hierbei eine zentrale Rolle, da sie Funktionalitäten bündeln und gleichzeitig die Komplexität für den Anwender reduzieren. Insbesondere in dynamischen Anwendungen mit hohen mechanischen Belastungen – etwa bei engen Biegeradien und Torsionsbeanspruchung – bieten sie Vorteile hinsichtlich Zuverlässigkeit und Lebensdauer. Damit bilden sie die Grundlage für die nächste Generation industrieller Bildverarbeitungssysteme.
