Einfaches Messen mit spezieller Software
Viele CAD-Systeme bieten mittlerweile die Möglichkeit, PMI-Daten (Product and Manufacturing Information) zu integrieren. Die hieraus resultierenden CAD-Datensätze enthalten dann zusätzlich zur Geometriebeschreibung der CAD-Elemente auch die vom Konstrukteur festgelegten Bemaßungen inklusive Toleranzen und Bezugselementen. Diese Informationen bilden nun das Grundgerüst zur Erstellung des Messablaufplans mit der neuen Funktion 3D-PMI der Messsoftware WinWerth. Bei Anklicken der gewünschten geometrischen Eigenschaft werden alle damit verbundenen, zur Lösungsfindung zu verknüpfenden Geometrieelemente farblich markiert. Zur Messung mit automatischer Scanbahn- und Punktverteilung kann der Anwender die Geometrieelemente der Reihe nach anklicken, gegebenenfalls die Antaststrategie modifizieren und im CAD-Online-Modus auch sofort messen. Nach der Messung besteht die Möglichkeit, Sollwerte und Toleranzen per Knopfdruck aus den PMI-Daten in das Messprotokoll zu übernehmen und ebenfalls manuell zu modifizieren.

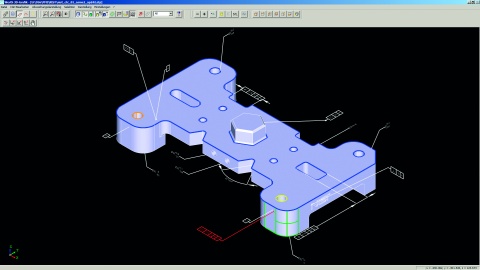

Durch Überlagerung von CAD-Modell, PMI-Farbmarkierung und Darstellung der bereits gemessenen Elemente sind die weiteren Arbeitsschritte leicht zu erkennen. Mit PMI lassen sich die tolerierten Elemente auf einen Blick identifizieren, und auch das Suchen von Bezugselementen in der Zeichnung entfällt. Damit wird die Interpretation der Aufgabenstellung vereinfacht und Übertragungsfehler minimiert.
