Viscom ist Exklusivlieferant für die Bosch-Werke

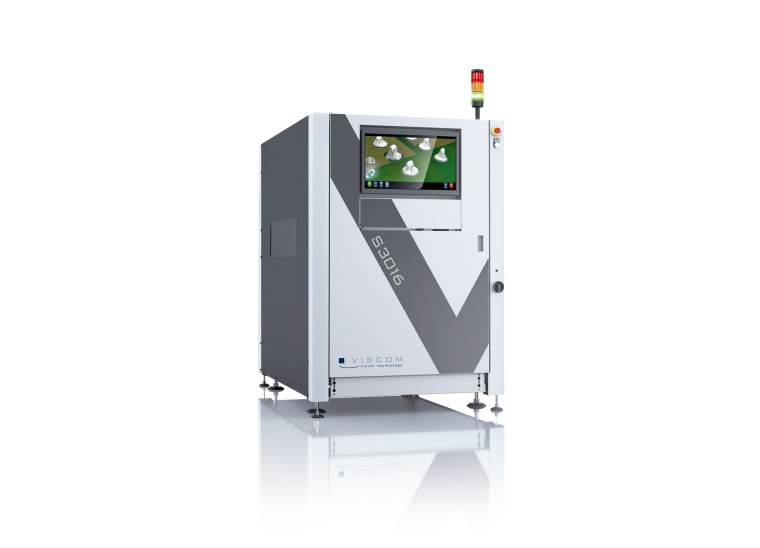

Viscom wird als neuer Exklusivlieferant die Bosch-Werke weltweit mit dem System S3016 ultra für die standardisierte 3D-Lötstelleninspektion von THT-Bauteilen ausstatten. Die neue 3D-AOI-Lösung von Viscom trägt laut eines Unternehmenssprechers dazu bei, die jahrzehntelange technologische Partnerschaft von Bosch und Viscom zu erweitern. So sind bei der Entwicklungsarbeit des neuen THT-Inspektionssystems S3016 ultra auch besondere Anforderungen von Bosch umgesetzt worden.

Die S3016 ultra verfügt über acht geneigte Kameras: Viscoms XM-Sensorik hat sich bereits in 3D-AOI-Systemen für die abschattungsfreie SMD-Prüfung bewährt und findet sich nun auch beim spezifisch für die 3D-THT-Prüfung entwickelten XMu-Modul wieder. Damit lässt sich die Unterseite von Leiterplatten prüfen, um die Lötstellen von THT-, Press-Fit- und SMD-Bauteilen erstmalig in 3D zu inspizieren. Neben einer exakten 3D-Pinvermessung ist die schnelle Erkennung von offenen Lötstellen, Lotbrücken oder fehlenden Pins gewährleistet. Während des Inspektionsvorgangs verfährt das Kameramodul mittels einer x-/y-Einheit zur nächsten Position und bereits aufgenommene Bilder werden parallel ausgewertet, was in einem entscheidenden Zeitvorteil resultiert und somit höchste Taktzeitanforderungen erfüllt.

Das Transportsystem der S3016 ultra ermöglicht das reibungslose Handling von Leiterplattengrößen von bis zu 520 mm Länge mal 610 mm Breite und auch Werkstückträgern, wobei die innovative Rahmenkonstruktion des 3D-AOIs eine Rückführstrecke unterhalb des Systems erlaubt. Ganz im Sinne von Industrie 4.0 kann das System umfassend innerhalb der Linie sowie mit MES vernetzt werden.
