Vielfalt als Systemprinzip
Um Verpackungs- und Palettieranwendungen so effektiv wie möglich zu realisieren, müssen die Anlagen auf die jeweilige Anforderung zugeschnitten sein
Björn Riechers, Geschäftsführer
In einer Zeit steigender Produktvielfalt und sinkender Losgrößen ist die Automatisierung entscheidend für einen wirtschaftlichen Produktionsprozess. Beim Palettieren und Verpacken fallen verschiedene Aufgaben an: Waren müssen transportiert, gewogen, verpackt, gehoben und gestapelt werden. Um dies sicher realisieren zu können, bedarf es intelligenter Systemlösungen. RK Rose+Krieger bietet mit seinem Baukasten von über 6.500 Katalogartikeln eine gute Basis für individuelle verkettete Arbeitslinien im Bereich Verpacken und Palettieren.
Lean-Arbeitsplätze mit Roboterunterstützung
Höhenverstellbare Montagearbeitsplätze und Assistenzsysteme, beispielsweise Pick-to-light-Systeme, eröffnen im Zusammenspiel mit Cobots neue Möglichkeiten in Verpackungslinien. RK Rose+Krieger kann vom einfachen Standardarbeitstisch bis hin zum automatisierten High-Tech-Arbeitsplatz mit Cobot-Unterstützung und diversen Assistenzsystemen für viele Anforderungen den optimalen aufgabenspezifischen Verpackungsarbeitsplatz einsatzbereit konfigurieren. Autonome, mobile Roboter können die jeweiligen Arbeitsplätze mit Materialbereitstellungswagen anfahren.
Die Basis für jeden Lean-Arbeitsplatz ist der RK-Easywork-Arbeitstisch. Er ist wahlweise als Standardtisch oder als auf den Arbeitsprozess abgestimmte Sonderlösung erhältlich und auch nach Jahren im Einsatz noch flexibel umrüstbar. Sämtliche mechanischen Elemente stammen dabei aus dem Produktportfolio von RK Rose+Krieger: Aluminiumprofile der Blocan-Baureihe sind Basis der Arbeitstische sowie der Kabelkanäle und Portale für die Materialbereitstellung.
Mithilfe des Rohrverbindungssystems lassen sich Monitore ergonomisch verstellbar am Montagearbeitsplatz befestigen.
Die Höhenverstellung der Tische erfolgt über Hubsäulen aus der Multilift-II-Baureihe.
Die Griffweite der Materialkästen wird über Elektrozylinder verstellt.
In die Tischplatten können optional Waagen eingelassen werden, die direkt an ein entsprechendes EDV-System angekoppelt sind. So lassen sich fehlerfrei Gewichte ermitteln und beispielsweise Versandlabel drucken.
Weiteres Zubehör wie Rollenbahnen, Abschlussplatten, Steckdosenleisten zur Energieversorgung oder Materialkästen runden das Angebot für Lean-Arbeitsplätze ab.
Unterstützung von Cobots
Kleine kollaborierende Sechsachs-Roboter (Cobots) können Verpackungsabläufe in vielerlei Hinsicht unterstützen: Sie heben Gegenstände auf die Lean-Arbeitsplätze oder übernehmen monotone, einseitig belastende Aufgaben, wie das wiederholgenaue Anreichen von Teilen. Damit entlasten sie den Werker und schonen seine Gesundheit. Dabei können die sechs Antriebsachsen des Cobots durch weitere Zusatzachsen erweitert werden, um seinen Aktionsradius zu erweitern. Dies lässt sich beispielsweise mithilfe des Lineartechnikportfolios erreichen. So dienen Hubsäulen wie der RK Powerlift der elektrischen Höhenverstellung des Cobots (Y-Achse), Linearachsen aus der RK Monoline- oder RK Duoline-Baureihe verfahren den Cobot zusätzlich auf der X- und Z-Achse. Auf diese Weise werden mehrere Arbeits- oder Ablageplätze miteinander verknüpft.
Bei dem Setago-Pick-to-light-System von RK Rose+Krieger spielt es keine Rolle, welcher Werker gerade in der Verpackung arbeitet. Das System gewährleistet gleichbleibende Prozessqualität und die Sicherheit, dass innerhalb des Verpackungsprozesses keine Fehler auftreten. Angeleitet durch Bilder und Videos sind neue Mitarbeiter innerhalb kurzer Zeit in der Lage, produktiv und fehlerfrei zu arbeiten. Dies ermöglicht mehr Flexibilität in der Personalplanung und wirkt dem Fachkräftemangel entgegen. Außerdem ermöglicht ein Pick-to-Light-System auch kognitiv eingeschränkten Mitarbeitenden, komplexere Aufträge zu fertigen.
Fördertechnik für Verpackungs- und Palettieranlagen

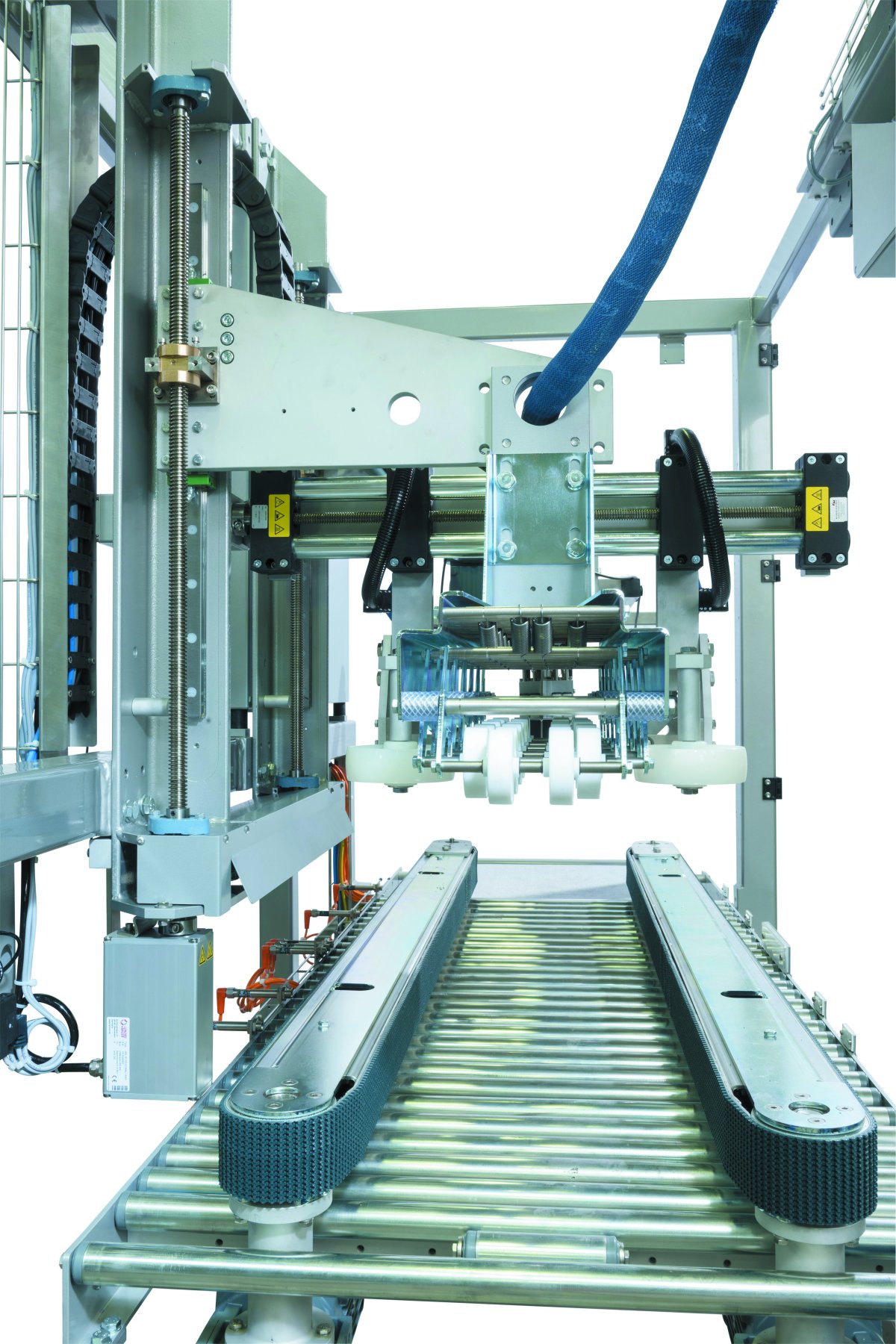

Fördertechnik ist ein wichtiger Bestandteil in Verpackungs- und Palettieranlagen. RK Rose+Krieger liefert Lösungen vom einfachen Transport zwischen zwei Stationen bis hin zum Sortieren, Ausrichten oder Positionieren eines Handhabungsobjekts mit automatisierter Formatverstellung. Für die automatisierte Formatverstellung werden je nach Anforderung Einrohr-Linearachsen E, Doppelrohr-Linearachsen EP/EP(X) sowie Profil-Linearachsen Quad EV verwendet. Dazu kommt bei Bedarf ein Stellantrieb von Lenord+Bauer mit Aluminium- oder Edelstahlgehäuse. Führungsschienen in Kombination mit Klemmelementen, Sensoren und Lichtschranken sorgen für den unterbrechungsfreien Transport. Die Fördersysteme basieren auf Blocan-Profilen, die mit Hilfe von dynamischen Elektrozylindern auch in der Höhe verfahren werden können. Diese bieten gegenüber pneumatischen Antrieben den Vorteil, dass sich die laufenden Energiekosten reduzieren. Über den gesamten Lebenszyklus betrachtet, bietet der Elektrozylinder – trotz höherem Anschaffungspreis – somit Kostenvorteile.
Effektive Palettiersysteme

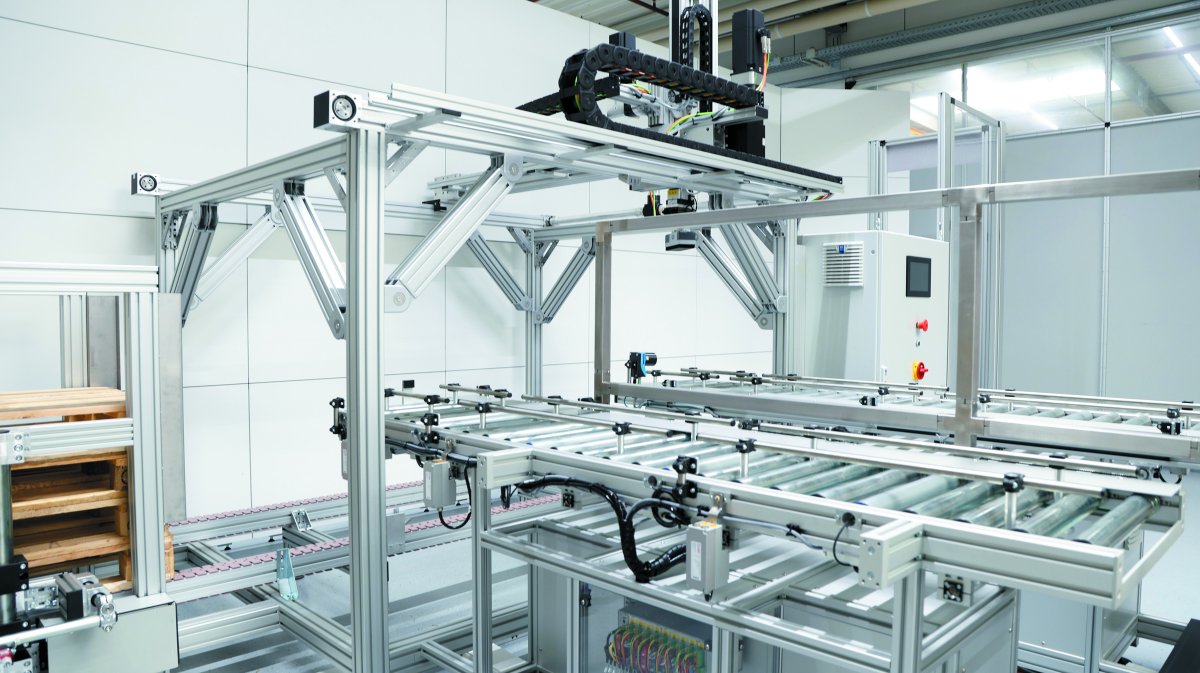

Die Konstruktion mehrachsiger Handlingsysteme für Be- und Entlade- oder Pick-and-Place-Aufgaben aus zahnriemen-, zahnstangen- oder spindelgetriebenen Lineareinheiten und Aluminiumkonstruktionsprofilen ist einer der Schwerpunkte von RK Rose+Krieger. Dabei lassen sich sämtliche Produkte des Komplettanbieters von Linear-, Verbindungs-, Profilmontage- und Modultechnik flexibel miteinander kombinieren. Die Variantenvielfalt bei den Blocan-Aluminiumprofilen in Verbindung mit einem umfangreichen Zubehörprogramm bildet die Basis für den Aufbau unterschiedlicher Konstruktionen. Rahmengestelle, Maschinenaufbauten, Regalsysteme, Handhabungs- und Schutzvorrichtungen sind nur einige Beispiele. Für schwere Lasten bieten sich die Blocan-Schwerlastprofile aus Aluminium an. Sie garantieren ebenso stabile Gesamtkonstruktionen wie bei der Verwendung von Stahl – sind dabei jedoch ausgesprochen leicht und punkten mit einer speziellen Verbindungstechnik, die gegenüber herkömmlichen Schweißverbindungen zahlreiche Vorteile aufweist, wie eine schnelle Montage und wiederverwendbare Verbindungen.
Hierdurch lassen sich Palettiersysteme auch für enge Bauräume und schwere Lasten realisieren. Blocan-Schutzeinhausungen und Maschinenschutzgitter sorgen dabei für Sicherheit und Funktionalität.
