Schwingungsmessung mit dem Raspberry Pi

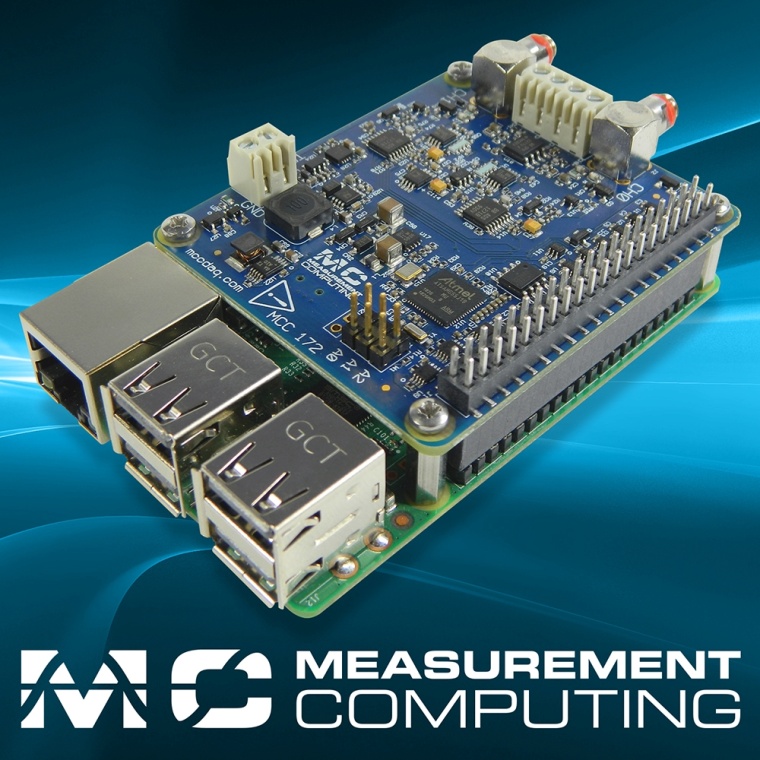

Measurement Computing erweitert seine Serie von DAQ HATs - professionelle Messtechnikmodule speziell für die Raspberry-Pi-Plattform – mit einem 2-Kanal-Modul für die Erfassung von Schwingungssensoren.
MCC 172 erlaubt die simultane Erfassung mit 24 Bit Auflösung und Abtastraten von 200 S/s bis 51,2 kS/s pro Kanal. Piezoelektrische Sensoren nach dem IEPE-Standard können direkt angeschlossen werden, eine zusätzliche Signalkonditionierung ist nicht erforderlich. Das Modul erfasst aliasingfrei dynamische Signale bis 23 kHz. Zur Erhöhung der Kanalzahl können bis zu acht DAQ HATs (Hardware Attached on Top) direkt auf die GPIO-Schnittstelle des Raspberry Pi gesteckt und bis zu einer Gesamtabtastrate von 307,2 kS/s synchronisiert werden.
MCC 172 kann mit weiteren DAQ HATs mit analogen und digitalen I/Os zu einer angepassten multifunktionalen Lösung auf Basis des Raspberry Pi individuell kombiniert werden. Das Temperaturmessmodul MCC 134 bietet den Anschluss von 4 Thermoelementen, MCC 118 erfasst 8 Spannungseingänge bis ±10V und MCC 152 schließlich erweitert das System um 2 analoge Ausgänge, sowie 8 digitale I/Os.
Die DAQ HAT Serie von Measurement Computing (MCC) ist speziell für Prüf- und Messaufgaben und den professionellen OEM/ODM-Einsatz entwickelt. Die DAQ HATs umfassen eine qualitativ hochwertige Software-Bibliothek, die Python und C/C++ unterstützt und eine schnelle und einfache Entwicklung unter Linux ermöglicht. Die von MCC selbst entwickelte und gewartete Open Source Bibliothek ist mit einer kompletten Dokumentation und umfangreichen Beispielen ausgestattet. Wie alle Produkte von MCC durchlaufen die DAQ HATs eine umfangreiche Gerätevalidierung. Der Validierungsprozess umfasst auch die Beispielprogramme und die Installation auf den gängigsten Linux-Distributionen.
