Hexagon erweitert die Software für die Rohr- und Drahtvermessung
Schnelleres Vermessen von Rohren in der Serienproduktion und Einzelfertigung
Hexagon hat sein Rohr- und Drahtmesssystem Bendingstudio XT aktualisiert. Die neue Version beschleunigt Qualitätsprüfungen in der Serienproduktion, liefert spezialisierte Werkzeuge für Elektroautokomponenten und macht die Software auch für Betriebe ohne stationäre Prüfanlage interessant.
Für Hersteller von Rohren, Drähten und Leitungen bedeutet Qualitätssicherung heute: hoher Durchsatz, enge Toleranzen und ein wachsender Anteil an Bauteilen für die Elektromobilität – bei gleichbleibend knappen Personalressourcen. Mit der neuen Version der Mess-Software Bendingstudio XT reagiert Hexagon auf genau diese Anforderungen und erweitert gleichzeitig den Zugang zu professioneller Messtechnik über die bisherige Kernzielgruppe hinaus.
Für die Serienproduktion mit Tubeinspect

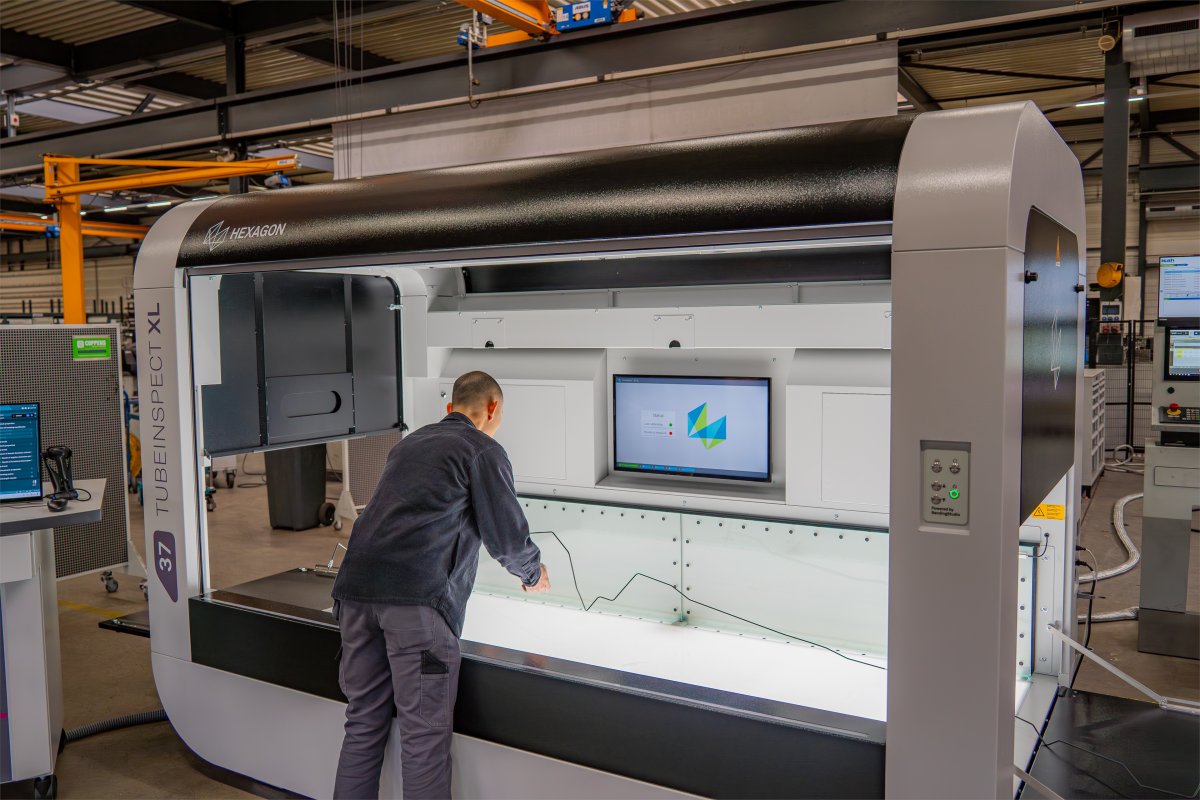

In der Serienproduktion kommt die Software in Kombination mit Tubeinspect zum Einsatz – einer stationären Prüfzelle, die berührungslos und optisch misst und dabei präzise Ergebnisse in Sekunden liefert. Das System ist für den Dauereinsatz in der Produktion ausgelegt: Aktive Temperaturkompensation und eine ISO 17025-zertifizierte Kalibrierung sichern die Messgenauigkeit auch unter anspruchsvollen Bedingungen, beispielsweise bei Öl, Staub und hohen Temperaturen. Mit der neuen Version von Bendingstudio XT wird Tubeinspect in seiner Kernaufgabe, der Serienprüfung, nun deutlich leistungsfähiger.
Mit der simultanen Mehrteilvermessung, einer der zentralen Neuerungen des aktuellen Updates, entfällt ein wesentlicher Engpass bisheriger Prüfabläufe. Identische Bauteile müssen nicht länger einzeln durch die Prüfzelle geschleust werden. Tubeinspect erfasst sie nun gleichzeitig und liefert sofort eine Gut-/Schlechtbewertung, ohne dass messtechnisches Fachwissen beim Bediener vorausgesetzt wird. Die Software spielt Korrekturdaten in Echtzeit an die Biegemaschine zurück, was Ausschuss reduziert und die Produktkonsistenz erhöht. Für Betriebe mit hohem Teiledurchsatz ist das ein entscheidender Faktor: Wer mehr Teile pro Schicht prüfen kann, ohne zusätzliches Personal einzusetzen oder die Prüfquote zu senken, erhöht seine Produktivität.
Elektromobilität: Korrekturberichte und CAD-Adapter für Hairpins und Busbars
Die Fertigung von Elektromotor-Hairpins und Busbars stellt besondere Anforderungen an die Maßhaltigkeit. Geometrische Abweichungen, die in anderen Anwendungen tolerierbar wären, können hier die Montage oder die elektrische Leistungsfähigkeit des Bauteils beeinträchtigen. Bendingstudio XT enthält jetzt spezialisierte Korrekturberichte für Hairpins, die Hersteller dabei unterstützen, Abweichungen gezielt zu erkennen, zu korrigieren und zu dokumentieren.
In der Software steht nun ein dedizierter CAD-Adapter für Busbars, also rechteckige Stromschienen, die in der Elektromobilität als Verbindungselemente zwischen Batteriezellen und Leistungselektronik eingesetzt werden, zur Verfügung. Damit lassen sich Position und Ausrichtung von Anbauteilen, Halterungen und Endformen direkt gegen die Konstruktionsdaten vermessen, was insbesondere bei komplexen Profilgeometrien von Vorteil ist. Dies verkürzt die Einrichtzeit bei der Prüfung und schafft eine lückenlose Rückverfolgbarkeit vom Design bis zum gefertigten Bauteil – ein zentrales Qualitätssicherungsmerkmal in der Elektromobilitätsfertigung.
Manuelle Einzelprüfung mittels Handscanner
Mit der Unterstützung von handgeführten 3D-Scannern erweitert Hexagon den Einsatzbereich von Bendingstudio XT auf kleinere Metallbau- und Fertigungsbetriebe. Damit erhalten sie dieselbe Messmethodik und Auswertungslogik wie Großserienproduzenten: projektbezogen einsetzbar, ohne Kapitalbindung durch eine stationäre Anlage und ohne den Aufbau eigener Messtechnik-Expertise.
Für den Einstieg steht der Atlascan Pro zur Verfügung: Der handgeführte 3D-Scanner bietet eine präzise und zuverlässige Messlösung für Betriebe, die das Bendingstudio XT flexibel und projektbezogen einsetzen möchten.

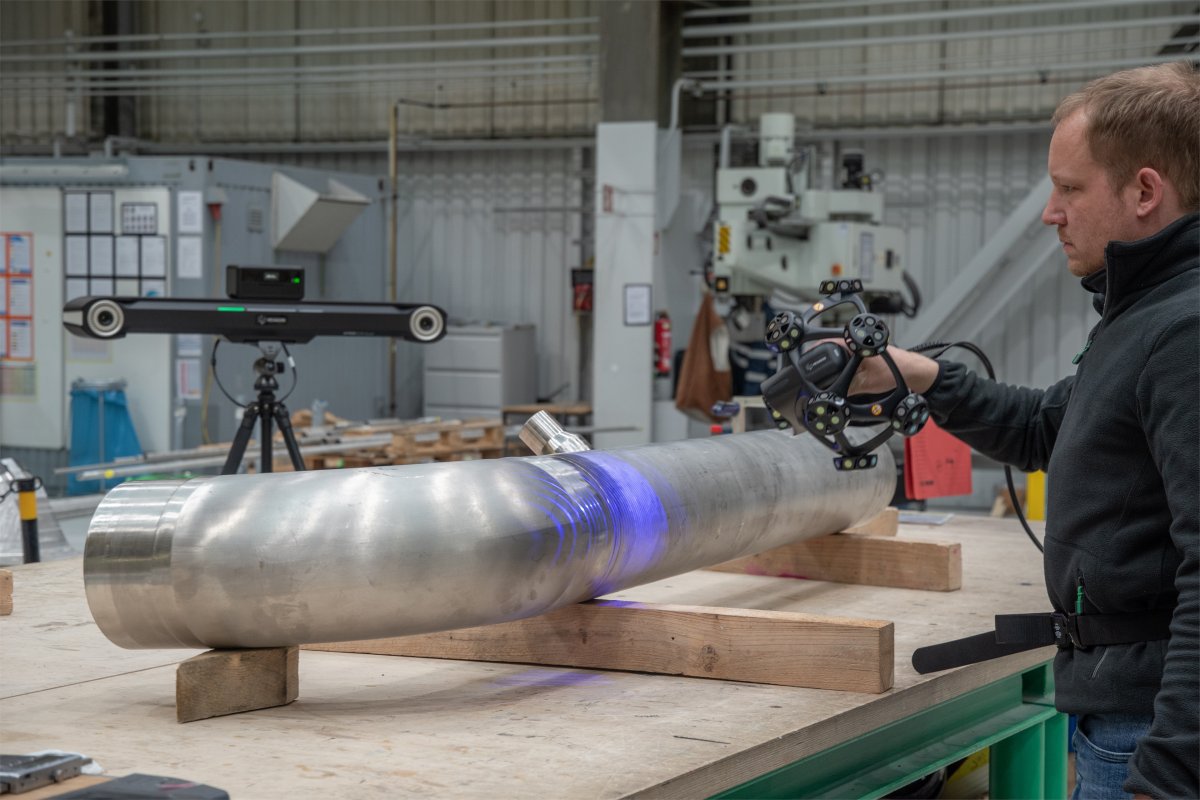

Für großformatige Bauteile wie Industrierohre oder Abgasanlagen ergänzt der Hyperscan das Portfolio. Er ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt und ermöglicht die Vermessung von Rohr- und Drahtgeometrien mit einer Länge von bis zu 5,5 m direkt vor Ort im Produktionsbereich, ohne dass dabei die Messgenauigkeit beeinträchtigt wird.
