Vollautomatische Röntgenprüfung von Gussteilen

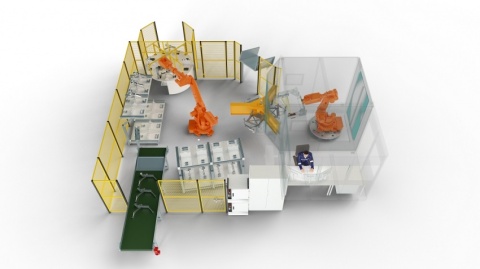

XRH RobotStar ist ein robotergestütztes digitales Röntgensystem für die vollautomatische Prüfung von Gussteilen.  Durch seinen hohen Parallelisierungsgrad und die automatische Defekterkennung (ADR) wird höchster Durchsatz und absolute Prozesssicherheit garantiert. Das Prinzip des Systems ist die Parallelisierung eines Bauteilhandling-Roboters außerhalb und eines Inspektions-Roboters innerhalb der Röntgenkabine. Dieser hat auf einem C-Arm die Röntgenkomponenten montiert. Die Röntgenbilder werden vollautomatisch ausgewertet und auf Fehler geprüft. Das patentierte System ist Industry 4.0 ready und in digitale Prozesse eingebunden.

Visiconsult implementiert das System schlüsselfertig in die bestehenden Produktionslinien des Kunden. Das System ist auf vielen Ebenen innovativ. Dies zeigt schon die erfolgreiche Patentierung der Lösung durch Visiconsult. Durch das hoch-parallelisierte Prinzip wird eine extrem kurze Taktzeit erreicht. Zum Beispiel werden für die vollständige Prüfung eines mittelgroßen Gussteils (500 mm) nur ca. 16 Sekunden benötigt. Dies schließt das Beladen, Prüfung von ca. 10 Positionen, Auswertung und Entladen mit ein.

Dieses Produkt hat hat bei der Verleihung des inspect Awards den ersten Platz in der Kategorie Control & Automation belegt.
