Synchrone Mehrkanal-Breitenmessungen von Bändern

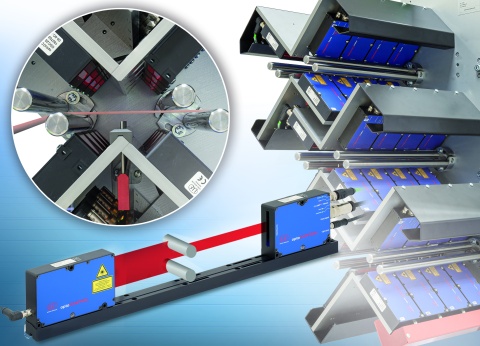

Sie werden in Schneidemaschinen in unterschiedliche Breiten geschnitten. Dabei ist ein exaktes Vermessen jedes einzelnen Bandes notwendig. 24 Präzisionsmikrometer der Reihe Optocontrol 2520 von Micro-Epsilon lösen diese Messaufgabe mit hoher Linearität und einer Reproduzierbarkeit von bis zu 5 µm.
Ein Mikrometer kann mehrere Segmente beziehungsweise Streifen gleichzeitig messen, die Ergebnisse synchron aufnehmen und anschließend ausgeben. Mehrere Optocontrol-Sensoren lassen sich synchron zueinander betreiben. Bei Bandanwendungen und Schneidemaschinen können dadurch Segmentmessungen mehrerer Bänder erfolgen.
Zusätzlich zur Bandbreite ist zeitgleich das Erfassen weiterer Messwerte wie die Mittenposition der Bänder möglich. Häufig müssen auch kleinere Bänder innerhalb weniger Millimeter vermessen werden. Hierfür werden mit dem Mehrsegmentmodus des optischen Mikrometers ODC2520 innerhalb von 46 oder 95 mm bis zu acht Einzelbänder ohne Wechsel des Messprogramms erfasst.
Die Datenausgabe erfolgt über analoge sowie digitale Schnittstellen. Die Laser-Mikrometer verfügen über Schnittstellen wie Ethernet oder Ethercat sowie Feldbuserweiterungen. Eingesetzt werden die Mikrometer zur Qualitätsprüfung in Inline-Anwendungen sowie im Maschinenbau. Auch Schlauch- und Extrusionserzeugnisse wie Stangenmaterial oder Kunststoffröhren werden mit Laser-Mikrometern hochgenau erfasst.
