19.08.2019 • Produkte

Scan-Lösung integriert hochdynamische z-Achse

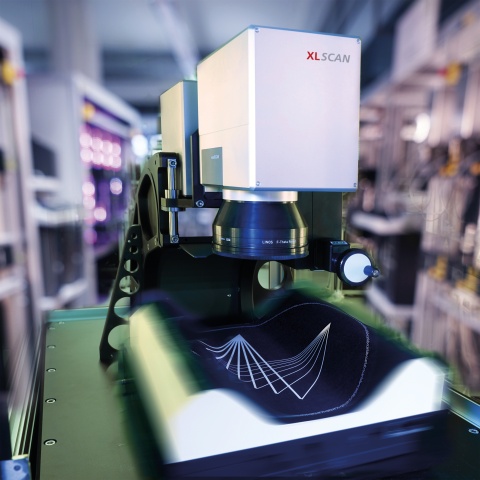

Scanlabs XL Scan ist ein Scan-System zur Bearbeitung von Werkstücken nahezu ohne Größenbegrenzung. Es kombiniert einen 2D-Scan-Kopf mit einem XY-Positioniertisch und wurde gemeinsam mit ACS Motion Control entwickelt. Neu ist die Erweiterung um einen hochdynamischen z-Shifter, der nun die hochpräzise Bearbeitung von Bauteilen quasi beliebiger Größe mit dreidimensional geformten Oberflächen erlaubt.

Die galvobasierte z-Achse verzichtet vollständig auf transmissive Elemente und kann so mit der hohen Dynamik des Scan-Kopfes mithalten und den Laserfokus flexibel führen. Anwender können damit zukünftig auch dreidimensional geformte, großflächige Bauteile präzise bearbeiten. Der Nutzer gibt hierzu einfach die gewünschte 3D-Kontur ein und kann die Bearbeitung auch vorab simulieren lassen. Mögliche Applikationsbeispiele sind die Bearbeitung von Windschutzscheiben und die Strukturierung der Oberflächen von Formwerkzeugen. Erste Testsysteme mit integrierter z-Achse sind ab 2020 lieferbar.
