Prüfstand mit bildgebendem Tester

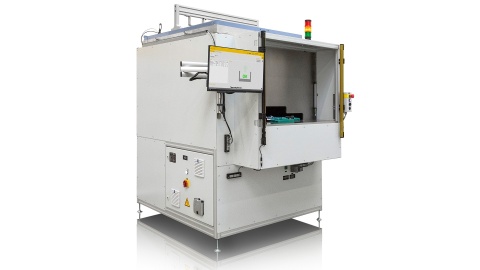

Löhnert Elektronik integriert in seine neuen End-of-Line-Prüfstände für Automotive Radome den bildgebenden Tester R&S QAR von Rohde & Schwarz. Die Prüfstände können damit vollflächig und reproduzierbar Reflektion und auch Transmission dieser Sensorschutzabdeckungen testen – und das mit Taktraten von unter zehn Sekunden.

Der R&S QAR Quality Automotive Radome Tester erfasst das ganze Radom. Er basiert auf flächig verteilten Sende- und Empfangsantennenarrays, die im E-Band arbeiten. Das System führt damit räumlich aufgelöste Reflexionsmessungen durch und ermöglicht in Sekunden eine leistungsfähige Bewertung der Radom-Performance. Der Anwender erkennt auf einen Blick, ob das Material Fehler aufweist. Die Millimeterwellen-Abbildungen zeigen reproduzierbar, wie viel vom Radarsignal am Radom reflektiert und wie viel ungehindert durch das Radom übertragen wird (Transmissionsgrad). Das System stellt jede kleinste Inhomogenität im Material dar.
