Prüfstände mit bildgebendem Tester

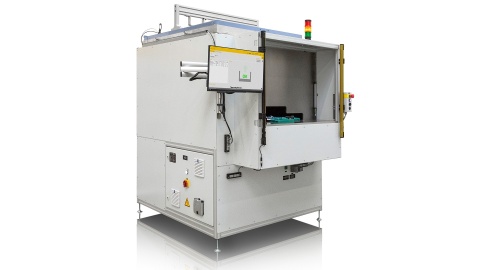

Löhnert Elektronik integriert in seine neuen End-of-Line-Prüfstände für Automotive Radome den bildgebenden Tester R&S QAR von Rohde & Schwarz. Die Prüfstände können damit vollflächig und reproduzierbar Reflektion und auch Transmission dieser Sensorschutzabdeckungen testen – und das mit Taktraten von unter zehn Sekunden.
Die Rundtaktmaschine enthält verschiedene typspezifische Aufnahmen für die Prüflinge (Teilenester) und zwei Prüfplätze für Referenz-Messungen von Transmission und Reflexion. Angesteuert wird sie über die PC-basierte Mess- und Automatisierungssoftware Löhnert Instant Scripting RunTime (LisRT V3) des Anlagenherstellers in Verbindung mit einer SPS von Siemens. Die Radome können manuell oder per Roboter in die Prüfaufnahmen gelegt werden. Das System identifiziert sie dann per Barcode oder Data Matrix Code (DMC).
Die Normalisierung des Messgeräts (Selbstjustage an geänderte Betriebsumgebungen) ist ohne größere zeitliche Verluste direkt in der Linie möglich. Dazu dienen die Prüfplätze mit ihren Messplatten. Messgenauigkeit und Funktionsweise sind ebenfalls ohne Umbauten direkt in der Linie verifizierbar. Zudem lässt sich der Prüfstand einfach an neue Radome und Spezifikationen anpassen. Dazu tauscht Löhnert Elektronik nur die Teilenester aus und passt die Auswertemaske in der Software an. Damit sind jetzt äußerst zuverlässige und schnelle End-of-Line-Prüfstände für Automotive Radome bis etwa 200 mm Durchmesser verfügbar.
