Präzise 3D-Qualitätsprüfung mit Laser-Profil-Scannern

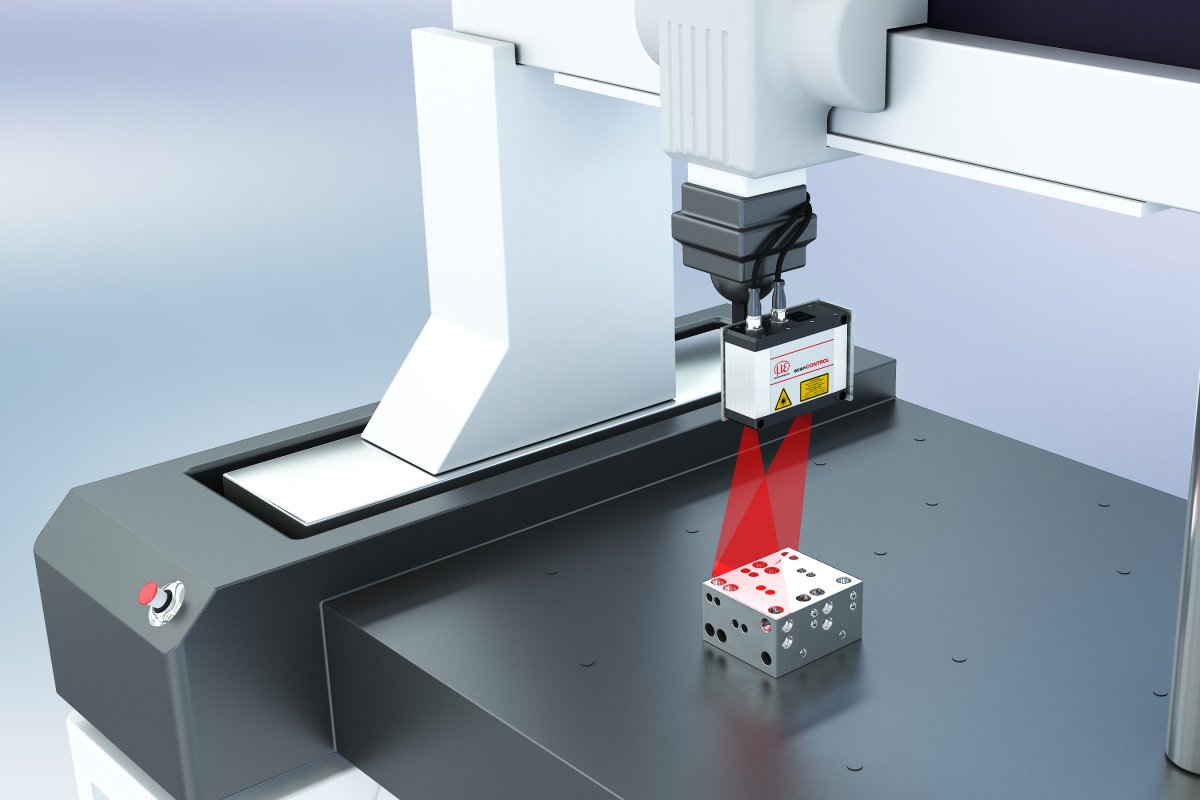

Micro-Epsilons Laser-Profil-Scanner der Reihe Scancontrol werden in Koordinatenmess­maschinen (CMM) zur Qualitätssicherung und zum Reverse Engineering eingesetzt.

© Micro-Epsilon

Ein spezieller CMM-Triggerausgang synchronisiert den Messzeitpunkt exakt mit der Messposition, was Messungen ohne Zeitversatz ermöglicht und die Präzision bei Aufnahmen aus unterschiedlichen Richtungen während der Bewegung erhöht. Die Scanner erfassen die geometrische Form von Objekten und generieren 3D-Punktewolken. Die Rohdaten werden nach dem GigE-Vision-Standard in ein Gesamtkoordinatensystem übertragen, mit einer Geschwindigkeit von bis zu 10 Millionen Punkten pro Sekunde. Durch die kompakte Bauweise, das geringe Gewicht und den integrierten Controller sind die Scanner platzsparend und flexibel einsetzbar. Diese Eigenschaften ermöglichen hohe Bewegungsgeschwindigkeiten und eine einfache Integration in verschiedene Anwendungen.
