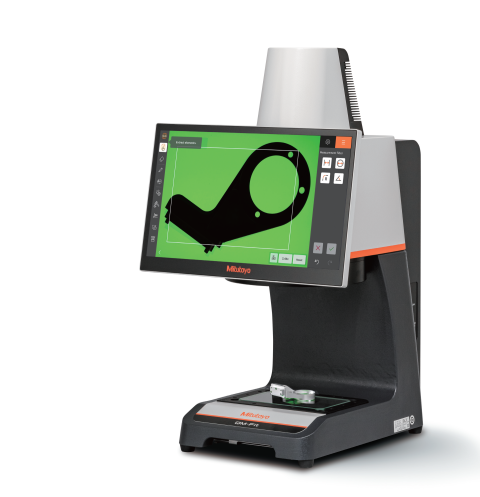

Optisches Messgerät QM-Fit
QM‑Fit ist ein kompaktes, intuitiv bedienbares Vision‑Messgerät, das automatische Teile‑ und Geometrieerkennung nutzt, um Messungen direkt nach dem Auflegen des Werkstücks zu starten.
Das QM Fit ist ein kompaktes, intuitiv bedienbares Vision-Messgerät zur schnellen optischen Maßprüfung, das automatische Teile und Geometrieerkennung nutzt, um Messungen direkt nach dem Auflegen des Werkstücks zu starten.
Kern des Systems ist ein intelligentes Smart Vision Konzept: Bekannte Werkstücke werden automatisch erkannt, Messmerkmale identifiziert und passende Messroutinen selbstständig gestartet. Auch unbekannte Bauteile lassen sich durch automatische Geometrieerkennung von Kreisen, Linien und Radien mit nur einem Tastendruck erfassen. Dadurch ist das System ohne lange Einarbeitung sofort einsetzbar. Funktionen wie die Marker Technologie zur einfachen Auswahl von Messbereichen sowie die Caliper Snap Funktion für präzises Messen an Kanten erleichtern die Handhabung zusätzlich und reduzieren typische Anwenderfehler. Wiederkehrende Messabläufe können gespeichert und für Serienprüfungen genutzt werden – unabhängig von der exakten Bauteilposition. Das QM Fit verfügt über einen integrierten Rechner, einen großformatigen Touchscreen und eine automatische digitale Achsenausrichtung. Mit einer Stellfläche von nur 366 x 407 mm und einem Gewicht von 25 kg ist es flexibel einsetzbar, auch direkt in der Fertigung. Eine 20 Megapixel Farbkamera mit bis zu 100 facher Vergrößerung sowie flexible LED Beleuchtung sorgen für detailgenaue, dokumentierbare Messergebnisse.
