Kalibriersystem für Durchfluss

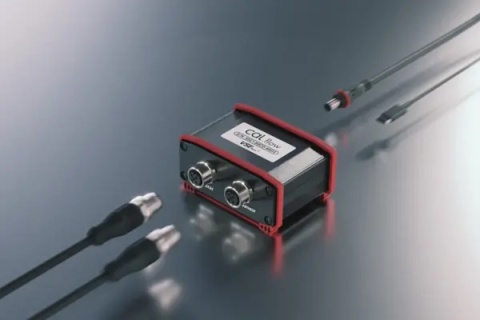

Das Cal.flow Kalibriersystem wird in Verbindung mit der PC-Software EasyCal verwendet, um Kalibrierungen mit hoher Präzision bei VSE Durchflussmessgeräten durchzuführen. Cal.flow ist ein kompaktes USB-Gerät, welches sich in Verbindung mit einem PC perfekt zur Kalibrierung von Durchflussmessgeräten mit Impulsausgang eignet.
Hierzu wird lediglich ein hydraulischer Prüfaufbau benötigt, in dem ein Referenzgerät (auch „Master“) und ein Prüfling in Reihe mit Durchfluss beaufschlagt werden. Der Durchfluss in beiden Geräten ist folglich identisch und die sich ergebenden Frequenzwerte werden miteinander verglichen - dies nennt sich das Referenzprinzip.
Cal.flow übernimmt die Spannungsversorgung und Erfassung der Signale beider Volumensensoren und ermittelt anschließend hochgenau den spezifischen K-Faktor des zu prüfenden Geräts. Der Kalibrierablauf wird über die PC-Software EasyCal je nach Anforderung passend eingestellt und führt den Anwender durch die Prozedur. Als Resultat wird ein PDF-Kalibrierprotokoll generiert, das die Ergebnisse anschaulich darstellt.
Im Gegensatz zum bisherigen System “Kalibrierbox” erreicht Cal.flow durch die Verwendung des Verhältniszählverfahrens eine deutlich höhere Messgenauigkeit. Das System ist insbesondere interessant für Anwender mit betriebseigenen Prüfständen, welche selbstständig eine turnusmäßige Überprüfung ihrer Durchflussmessgeräte durchführen möchten. Von der klassischen Ermittlung des K-Faktors bis hin zur unabhängigen Messung der Eingangsfrequenz ist alles mit diesem System möglich.
Zu Diagnose- und Wartungszwecken kann oft eine Visualisierung dynamischer Durchflüsse oder analoger Sensordaten hilfreich sein. Dazu bietet sich das Log.flow Datenerfassungssystem an.
