Hightech-Lösungen für die hochpräzise 3D-Oberflächeninspektion

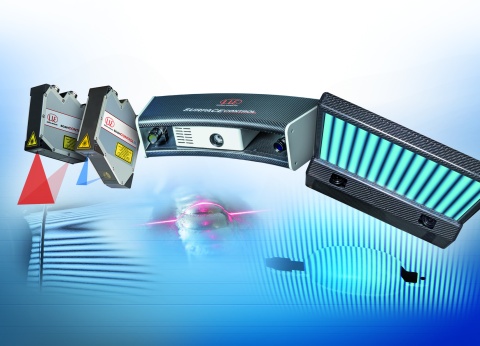

Mit den Systemen Reflectcontrol, Surfacecontrol und Scancontrol bietet Micro-Epsilon Lösungen zur 3D-Oberflächeninspektion. Es eröffnen sich dadurch zahlreiche Anwendungsgebiete einerseits zur geometrischen Vermessung und andererseits zur Oberflächeninspektion und Defekterkennung. Die Systeme ermöglichen eine automatisierte Hundert-Prozent-Kontrolle und können direkt in der Fertigungslinie oder am Roboter eingesetzt werden.
Reflectcontrol wurde für die Oberflächeninspektion von spiegelnden Teilen entwickelt. Der kompakte Deflektometrie-Sensor – bestehend aus einem Bildschirm zur Streifenprojektion sowie zwei Kameras – kann stationär eingebunden werden oder am Roboter über das Messobjekt geführt werden. Die lokalisierten Abweichungen bzw. Defekte werden ausgewertet und in den CAD-Daten angezeigt.

Sensoren der Serie Surfacecontrol werden zur Inspektion von diffusen Oberflächen wie metallische Oberflächen (unbeschichtet, verzinkt, KTL), Kunststoffoberflächen und Keramik eingesetzt. Der zum System gehörende Sensor, der auf dem Prinzip der Streifenlichtprojektion beruht, erfasst die Oberfläche und liefert eine Laser-Profil-Scanner der Reihe Scancontrol besitzen einen integrierten, leistungsfähigen Controller, welcher das zweidimensionale Profil der Oberfläche berechnet. Die 3D-Oberflächeninspektion mit Laser-Scannern von Micro-Epsilon erfolgt direkt bei fortlaufender Produktionslinie, also beispielsweise im Durchlauf oder bei Endlosmaterial. Die Laser-Scanner erreichen eine hohe laterale Auflösung bis zu 8 µm und erkennen daher auch besonders kleine Abweichungen. Laser-Profil-Scanner werden unter anderem zur Oberflächenprüfung extrudierter Kunststoffteile wie Fensterprofile, von Holzbrettern im Durchlauf, rotierenden Reifen und Kupplungsscheiben sowie Oberflächen von Schienen bei hohen Geschwindigkeiten eingesetzt.
