Gepulste Lichtquelle für schnelle Fokussteuerung

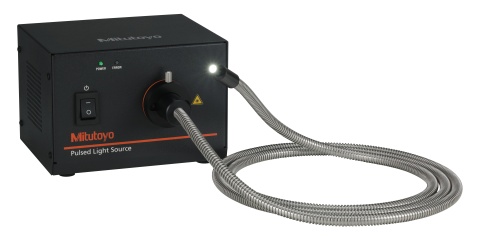

Das schnell fokussierende Taglens-Objektiv von Mitutoyo erhält eine eigens dafür entwickelte gepulste Lichtquelle (PLS). In Kombination ermöglichen es die beiden Technologien unter anderem, auch mit zweidimensional agierenden Bildverarbeitungsmesssystemen eine 3-D-Bildbetrachtung zu realisieren. Die PLS ist direkt mit der Resonanzfrequenz der Linse synchronisiert. Dadurch wird die Beobachtungsposition unmittelbar durch eine Anpassung der Phase geändert, sodass sich die gewünschten Fokuslagen auch ohne mechanisches Verfahren einstellen lassen.

Mit einer Höchstfrequenz von 75 kHz kann sich die PLS jederzeit an die Schwingung der Taglens anpassen und liefert eine Pulsspanne von 50 ns~100 ns. In Verbindung mit der aktuellsten Softwareversion sind für die Linse eine Reihe neuer Funktionen verfügbar. So ist über den externen Trigger-Modus nun eine Echtzeitanzeige mehrerer fokussierter Bilder an verschiedenen Z-Positionen möglich. Dadurch können bis zu 20 klar dargestellte Bilder mit jeweils individueller Brennweite erfasst werden. Wird dagegen nur ein einziges Bild benötigt, können je nach Anforderungen des Bedieners die mit der Multifokus-Funktion erfassten Bilder zu einem einzigen kombiniert werden, bei dem nur die ausgewählten Z-Positionen im Fokus steht. Die auf solche Weise generierten Bilder weisen eine nochmals höhere Qualität auf als solche, die mit erweiterter Schärfentiefe (EDOF = Extended Depth Of Focus) erstellt werden.
