Energieführung für Schwenkkrane

Durch unachtsames Bewegen von Lasten, Gabelstapler und andere Schwenkkrananlagen in direkter Umgebung können sie sich verheddern und abreißen. Igus hat deshalb Guidelok Swing entwickelt.

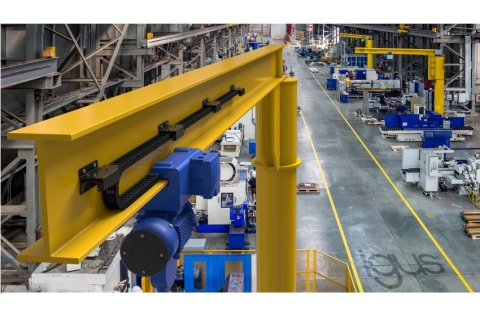

Im Gegensatz zu traditionellen Kettenanwendungen wird bei der Guidelok Swing das Untertrum verfahren. Das Obertrum wird mit Hilfe von Wippen oberhalb der Laufkatze gehalten. Alle 800 Millimeter sind Wippen am Steg des T-Trägers verschraubt. Fährt das Obertrum vorbei, drückt der Kettenradius die Klappen der Wippe nach oben und rastet ein. In der Gegenbewegung öffnen sich die Klappen wie eine Falltür und geben das Obertrum wieder frei. Der Vorteil: Obertrum und Untertrum berühren sich nie. Entsprechend gering ist der Verschleiß und entsprechend lang die Lebensdauer der Energieführung.
