Einfaches Messen mit PMI-Unterstützung

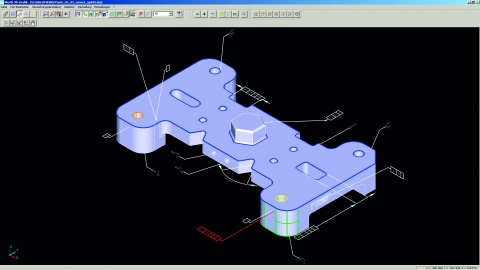

Viele CAD-Systeme bieten mittlerweile die Möglichkeit, PMI-Daten (Product and Manufacturing Information) zu integrieren. Die hieraus resultierenden CAD-Datensätze enthalten dann zusätzlich zur Geometriebeschreibung der CAD-Elemente auch die vom Konstrukteur festgelegten Bemaßungen inklusive Toleranzen und Bezugselementen. Diese Informationen bilden nun das Grundgerüst zur Erstellung des Messablaufplans mit der neuen Funktion 3D-PMI der Messsoftware WinWerth.

Bei Anklicken der gewünschten geometrischen Eigenschaft werden alle damit verbundenen, zur Lösungsfindung zu verknüpfenden Geometrieelemente farblich markiert. Zur Messung mit automatischer Scanbahn- und Punktverteilung kann der Anwender die Geometrieelemente der Reihe nach anklicken, gegebenenfalls die Antaststrategie modifizieren und im CAD-Online-Modus auch sofort messen. Nach der Messung besteht die Möglichkeit, Sollwerte und Toleranzen per Knopfdruck aus den PMI-Daten in das Messprotokoll zu übernehmen und ebenfalls manuell zu modifizieren.
