Drei neue Baureihen Kreuzschieberkupplungen

Diese drehstarren Kupplungen können große Radialversätze zwischen zwei Wellen ausgleichen. Die Baureihe KB01 steht in acht Größen mit Außendurchmessern von 8 mm bis 50 mm zur Verfügung, die Baureihen KB02 und KB02C sind in jeweils sechs Größen lieferbar – ebenfalls mit Außendurchmessern von 8 mm bis 50 mm. Konzipiert wurden die Kupplungen für Wellendurchmesser von 2 mm bis 22 mm und Drehmomente von 0,16 bis 36 Nm.

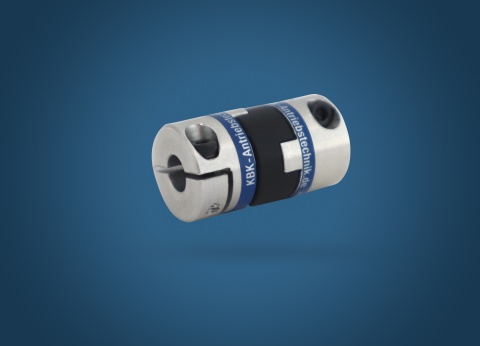

Die nach ihrem Erfinder benannten Oldham-Kupplungen bestehen aus drei Komponenten. KBK fertigt die den Wellenversatz kompensierende, innenliegende Scheibe aus Polyacetal. Dieser Kunststoff zeichnet sich durch eine hohe Verschleißfestigkeit aus. Ein weiterer Vorteil ist, dass die beiden äußeren Kupplungsnaben durch den Kunststoff elektrisch voneinander isoliert werden. Die außenliegenden Naben werden an den zu verbindenden Wellen angebracht und bestehen je nach Anwendung aus hochfestem Aluminium oder Edelstahl.
