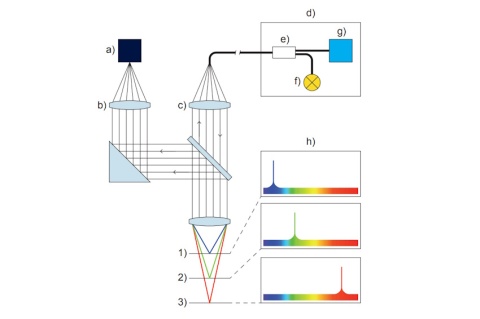

Chromatischer Abstandssensor mit Zoomoptik

Die Zoomoptik ermöglicht bei niedriger Vergrößerung eine gute Übersicht und schnelle „Im Bild“-Messungen sowie parallel dazu hochgenaue Messungen bei hoher Vergrößerung. Der CFZ verfügt über einen Zoom, der es erlaubt das Sehfeld von rund 10 mm x 8 mm um nahezu den Faktor 20 zu verkleinern und dabei die Auflösung im Bild für das Messen kleiner Details entsprechend zu erhöhen. Durchlicht sowie Hellfeld- und Dunkelfeld-Auflicht ermöglichen eine kontrastreiche Beleuchtung unterschiedlicher Werkstücke. Bei telezentrischen Objektiven bewirkt eine Blende im Strahlengang, dass die Bildgröße innerhalb des Telezentrierbereichs nahezu konstant bleibt. So sind die Messabweichungen bei unbemerkter geringer Defokussierung vernachlässigbar.
