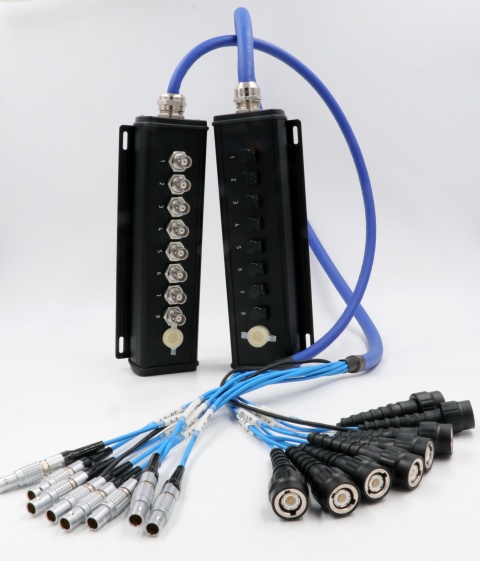

Breakout-Box mit Multicore-Leitungen
Gerade in komplexen NVH-Messumgebungen sind eine zuverlässige Signalübertragung und eine übersichtliche Verkabelung entscheidend. Die Lösungen von SAB Bröckskes zielen darauf ab, den Verkabelungsaufwand zu reduzieren und gleichzeitig eine stabile sowie rauscharme Signalübertragung auch unter realen Einsatzbedingungen sicherzustellen.
Ein zentraler Bestandteil der Messlösung von SAB, ist der Einsatz integrierter Multicore Leitungen. Im Gegensatz zu klassischen Einzelverkabelungen werden mehrere Signalleitungen in einer definierten Kabelstruktur zusammengeführt. Dies verbessert die mechanische Stabilität, vereinfacht das Handling und unterstützt reproduzierbare Messergebnisse. Das Spektrum umfasst unter anderem individuell konfigurierbare Breakout Boxen mit BNC oder LEMO-Steckverbindern sowie Multicore Kabel für unterschiedliche Sensorik. Die Lösungen sind kompatibel mit gängigen Sensor- und Steckersystemen, beispielsweise für IEPE, Ladung, triaxiale oder uniaxiale Anwendungen.
Durch verschiedene Mantelmaterialien wie PUR, TPFK oder Silikon lassen sich die Verbindungslösungen an unterschiedliche Umgebungsbedingungen anpassen. Dazu zählen hochflexible Anwendungen ebenso wie temperaturbeständige oder beengte Einbausituationen. Mit diesem Ansatz versteht SAB Bröckskes NVH Verbindungstechnik als durchgängige Systemlösung von der Einzelverbindung bis zur integrierten Breakout Box.
