Automatisierte Maßhaltigkeits­prüfung von Tafelblechen

Die ­Sensoren überprüfen die Blechzuschnitte präzise und sicher auf korrekte Breite, Länge, Winkel, Geradheit, Durchbiegung (konvex/konkav) sowie die Planarität der Blechkanten.

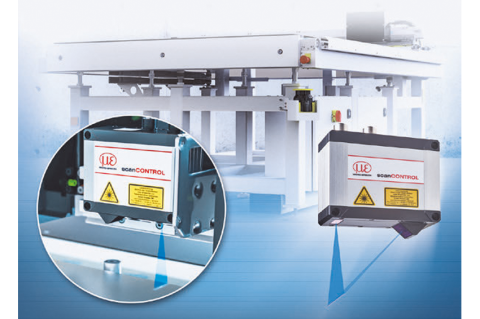

Zwei Laser-Profilscanner der Serie Scancontrol 3000 sind auf dem XY-Tisch montiert und übernehmen die Messaufgabe. ­Jeder Scanner arbeitet mit einem Messbereich von 25 mm und wird über zwei Kanten in X- oder Y-Richtung der Bleche geführt. Mit der eingesetzten Blue-Laser-Technologie erreichen die Sensoren maximale Präzision und zuverlässige Ergebnisse auf den anspruchsvollen metallischen Oberflächen.
