Ausgezeichnete 2D-Materialien nach Maß

Ein vierköpfiges Team aus Wissenschaftlern der Friedrich-Schiller-Universität Jena und des Fraunhofer-Instituts für Angewandte Optik und Feinmechanik IOF erhält den Thüringer Forschungspreis.

Hundertausendmal dünner als ein Haar, fester als Stahl und effiziente Vermittler zwischen Licht und Strom – sogenannte 2D-Materialien sind eine sich rasant entwickelnde Materialklasse mit einzigartigen Eigenschaften und großem Anwendungspotenzial.

Für ihre Forschung an eben diesen 2D-Materialien wurden Forschende der Universität Jena und des Fraunhofer IOF nun mit dem Thüringer Forschungspreis ausgezeichnet. Die Ehrung in der Kategorie „Angewandte Forschung“, die mit 25.000 Euro dotiert ist, wurde am 18. Juni an der TU Ilmenau überreicht. Die Preistragenden – Prof. Dr. Andrey Turchanin, Dr. Antony George, Dr. Christof Neumann und Dr. Falk Eilenberger (Fraunhofer IOF) – haben eine Reihe von innovativen Methoden entwickelt, um maßgeschneiderte 2D-Materialien für photonische, elektronische und optoelektronische Anwendungen herzustellen und nutzbar zu machen.

Die Gewinner des Thüringer Forschungspreis (v.l.n.r.): Prof. Dr. Andrey...

Als atomare Schichten ändern 2D-Materialien ihre Eigenschaften drastisch....

Der entwickelte Prozess ermöglicht eine industriekompatible und skalierbare...

Bisher wurden 2D-Materialien durch das „Abblättern“ dreidimensionaler Kristalle gewonnen. Ähnlich wie beim Abziehen eines Fingerabdrucks mit Klebeband, werden dabei einzelne Schichten der Kristalle Stück für Stück abgetragen. Ein aufwendiger und für die Industrie ungeeigneter Prozess, der die Anwendungsmöglichkeiten der Materialien bisher beschränkte.

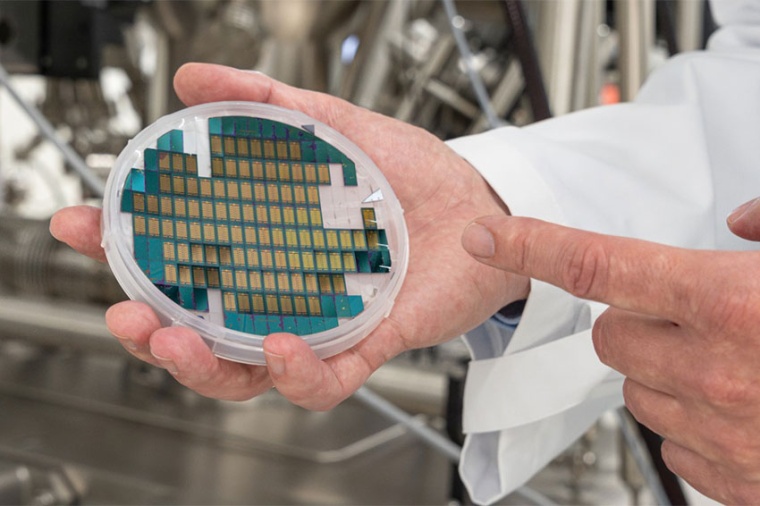

Die Forschenden aus Jena haben sich auf ein Verfahren konzentriert, dass die industriekompatible Herstellung von maßgeschneiderten 2D-Materialien ermöglicht. Dazu nutzen sie die sogenannte Gasphasenabscheidung, bei welcher der Kristall auf einer Silizium- oder Glasplatte wie ein Teppich aufwächst – ein nanometerdünner Teppich.

„Durch das neue Verfahren war es uns möglich die 2D-Materialien nicht nur effizient herzustellen, sondern diese ebenfalls skalierbar als funktionelle Bestandteile auf optischen Komponenten aufwachsen zu lassen“, erklärt Dr. Eilenberger. „So können wir, unter anderen, TMD-Materialien in optische Fasern integrieren, was uns eine Reihe neuer Anwendungsmöglichkeiten eröffnet.“

Durch das Einbringen von TMD können optische Fasern und photonische Chips so funktionalisiert werden, dass sie Licht nicht nur passiv weiterleiten, sondern erzeugen, verändern oder detektieren: Eine ideale Plattform, um zum Beispiel bestimmte Aufgaben klassischer Computerchips zukünftig energiesparend photonisch umzusetzen. Dem Forscherteam gelang es darüber hinaus das 2D-Material als Diode zu funktionalisieren und somit die wahrscheinlich kleinste LED der Welt zu entwickeln.

Die Integration der Nanomaterialien ermöglicht erstmals die Herstellung von elektronischen, photonischen und optoelektronischen Bauelementen, die gleichzeitig extrem klein und leistungsfähig sind. Die effiziente Umwandlung von Strom und Licht macht die 2D-Materialien darüber hinaus für Anwendungen in der Datenübertragung, Kameratechnologie oder in Beleuchtungssystemen interessant. Zudem lassen sie sich nahtlos mit bestehenden Halbleitern verbinden und eröffnen dadurch neue Wege in der Halbleitertechnologie.
